雷達圖

介紹

雷達圖可以專門用於多維度資料視覺化，能夠在同一座標系內同時展示多個指標的分析比較情況，發現優勢和不足，可以直觀對比。適合產品對比、團隊人員技能評估等多種場景。

快速上手

以供應商綜合評估為例，我們搭建一個雷達圖，統計不同供應商的評估情況。

新建圖表

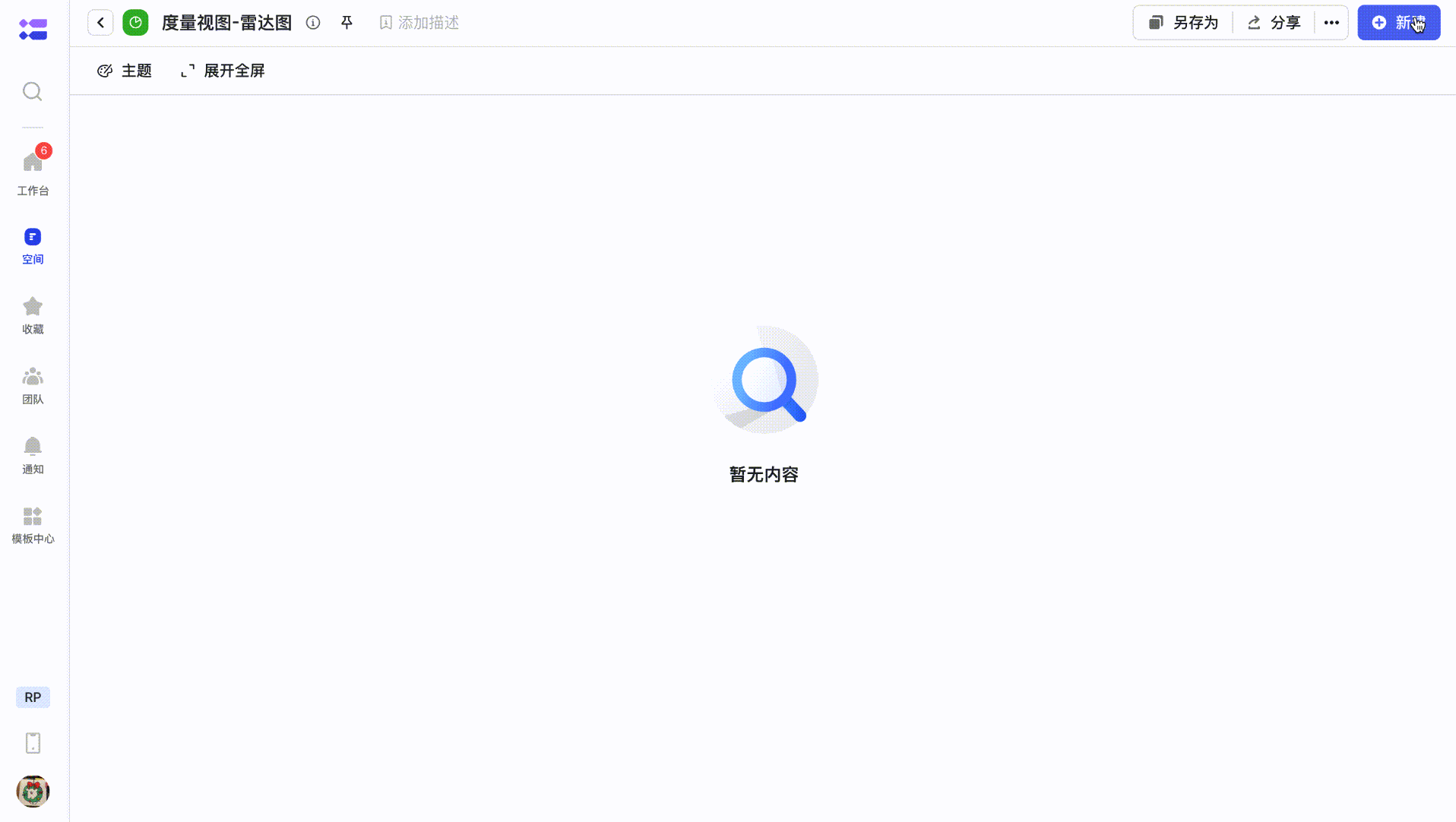

在圖表檢視中，新建一個圖表，設定資料來源範圍為“供應商管理”，選擇圖表型別為“雷達圖”，確認建立。

軸標籤配置

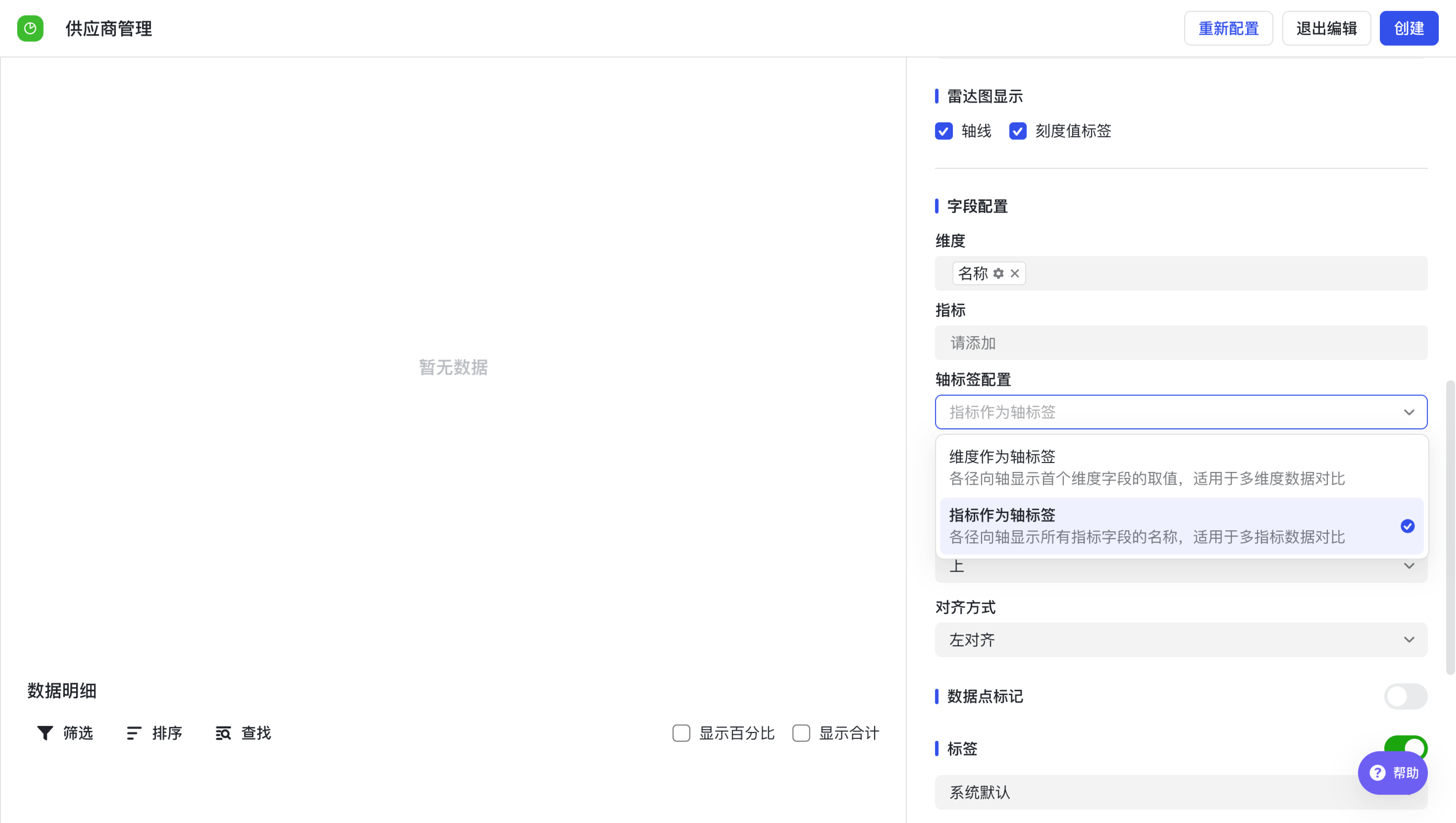

在雷達圖配置中，從中心輻射的座標軸對應具體的分析維度或指標，軸標籤則是這些維度 / 指標的文字標識（如 “交付效率”，“成本控制”），用於清晰區分各軸含義。在雷達圖中，可以選擇維度作為軸標籤，也可以選擇指標作為軸標籤。

維度作為軸標籤

• 將分類欄位拖拽到“維度”區域
• 將數值欄位拖拽到”指標“區域
• 適用於單物件多維度分析

指標作為軸標籤

• 將多個數值欄位拖拽到“指標”區域
• 將分類欄位拖拽到”維度“區域（可選）
• 適用於多物件同類指標對比

例如，要統計不同供應商的評估情況，可以將“供應商名稱”填寫至維度，將“供應商評估事項”填寫至指標。以指標作為軸標籤。

配置維度

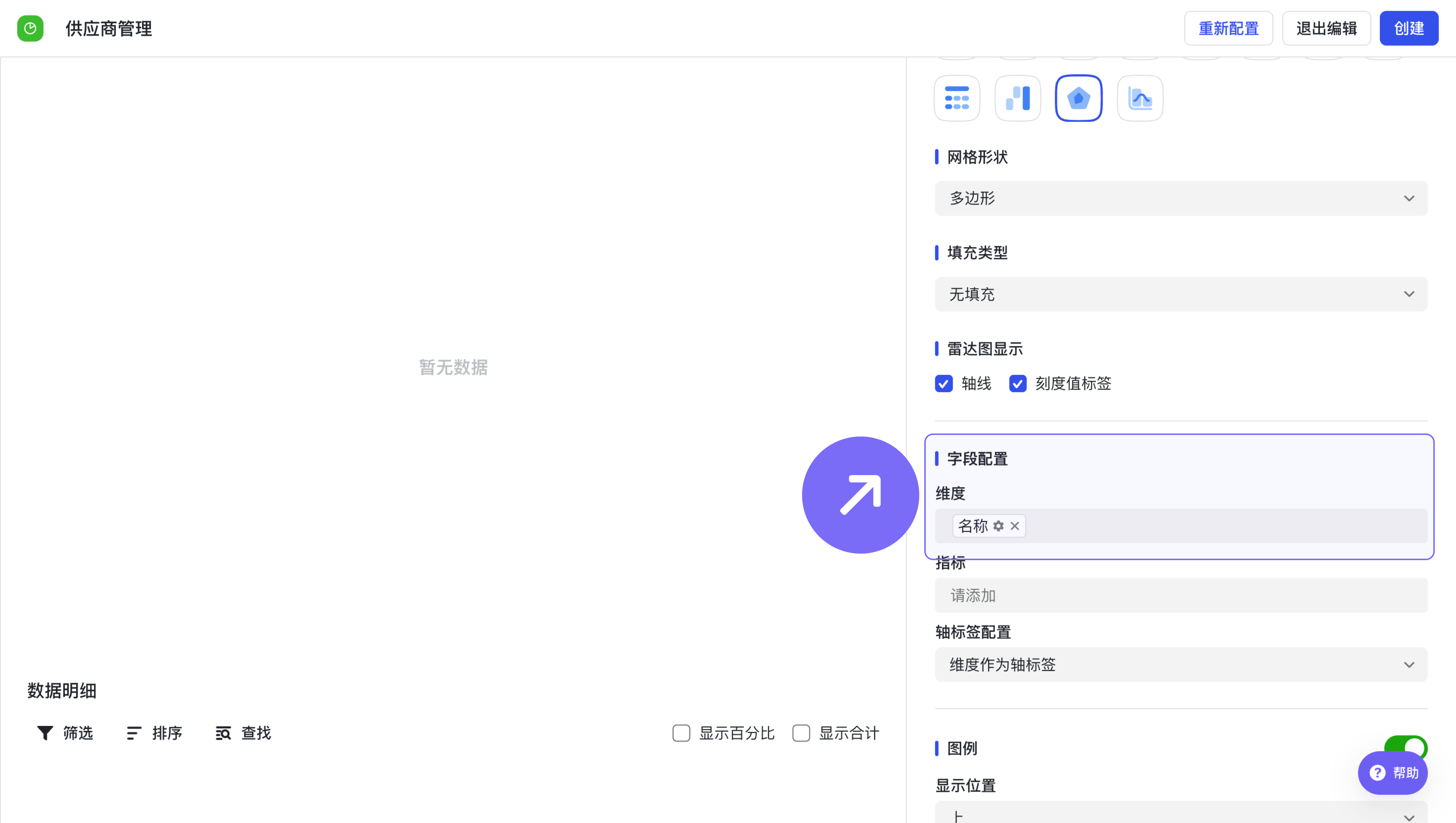

根據軸標籤配置決定維度欄位。若選擇維度作為軸標籤，則需要至少配置一個維度。若選擇指標作為軸標籤，則可以暫不配置維度。在統計供應商評估情況的場景下，可以將“供應商名稱”填寫至維度。

配置指標

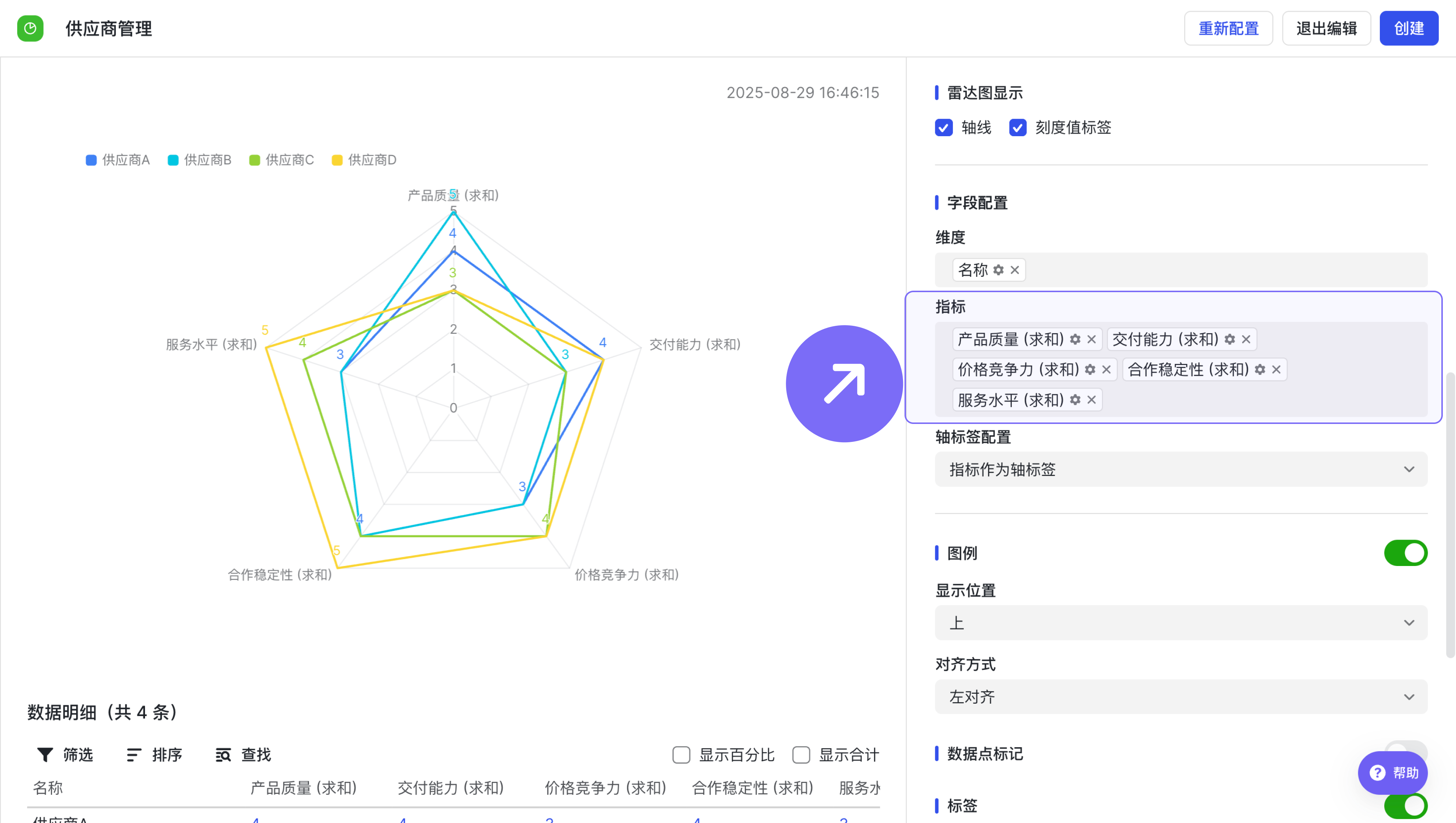

根據軸標籤配置決定指標欄位。若選擇“維度作為軸標籤”，會類似折線圖的極座標變換。若選擇“指標作為軸標籤”，則不同維度值組合構成系列，指標作為軸線。在統計供應商評估情況的場景下，可以將“供應商評估事項”填寫至指標。

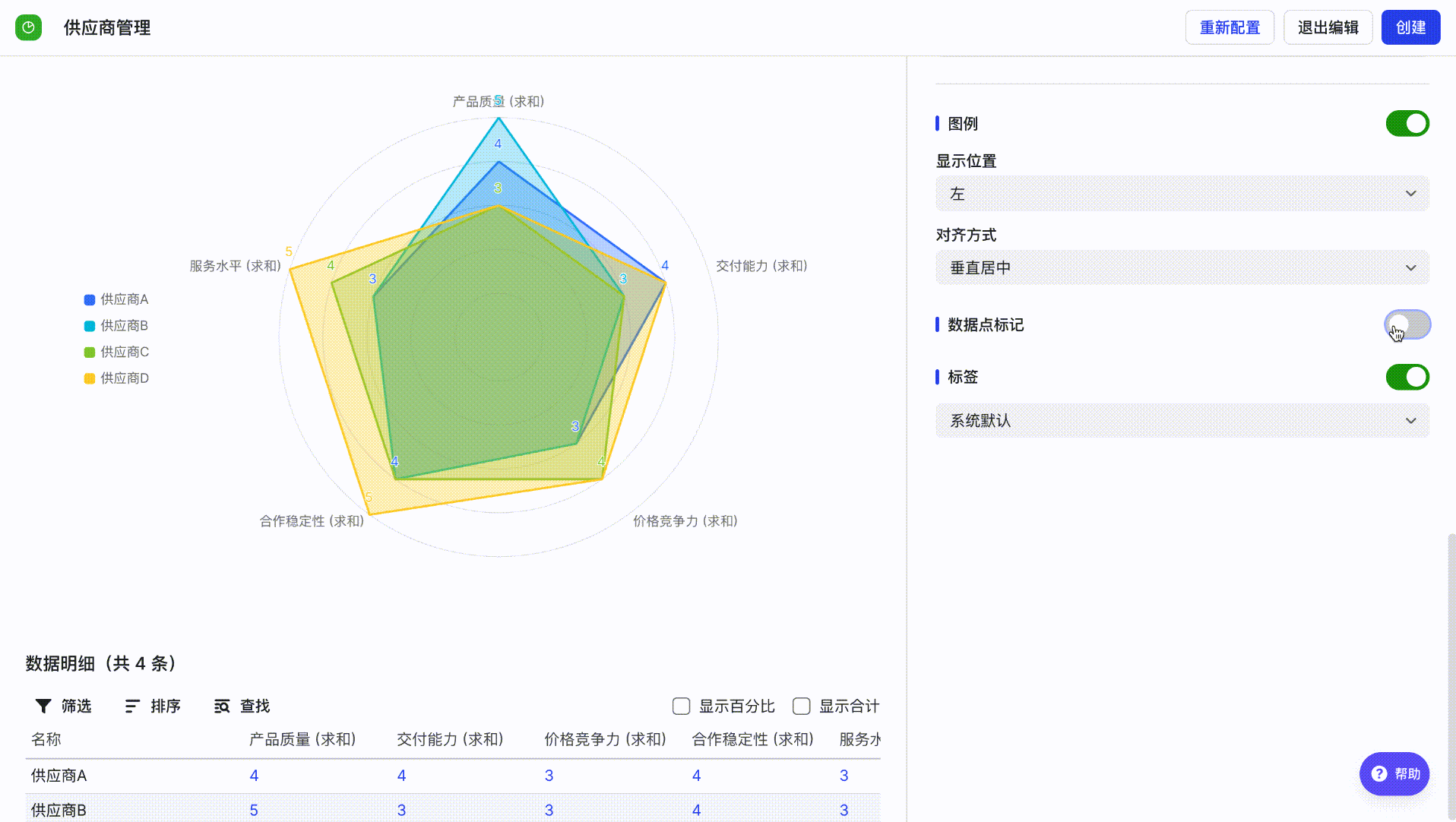

配置樣式

在設定好維度、指標和軸標籤配置後，可以進行圖表樣式配置。

配置項名稱	配置項示例

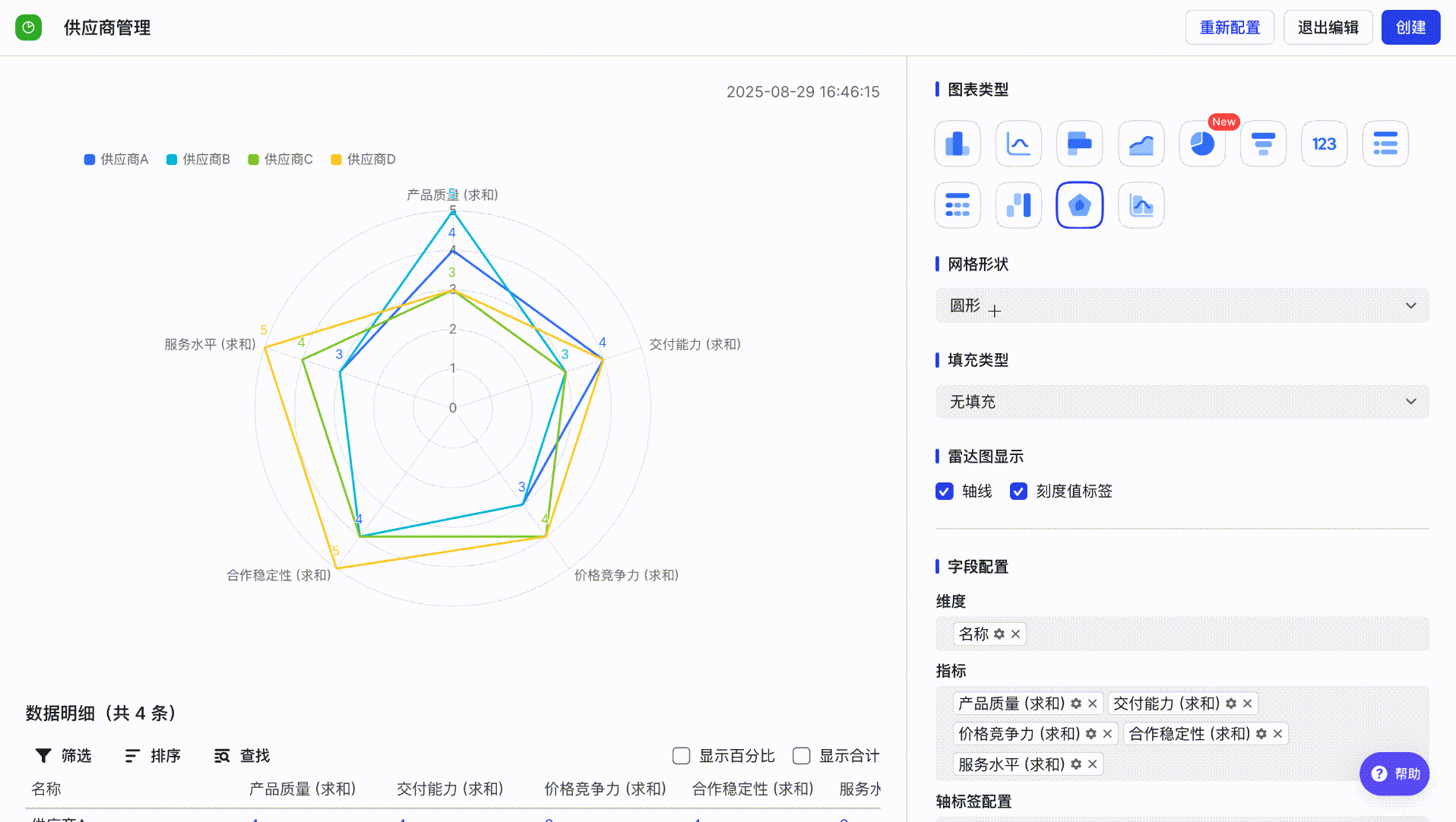

網格形狀	可以切換圓形網格和多邊形網格

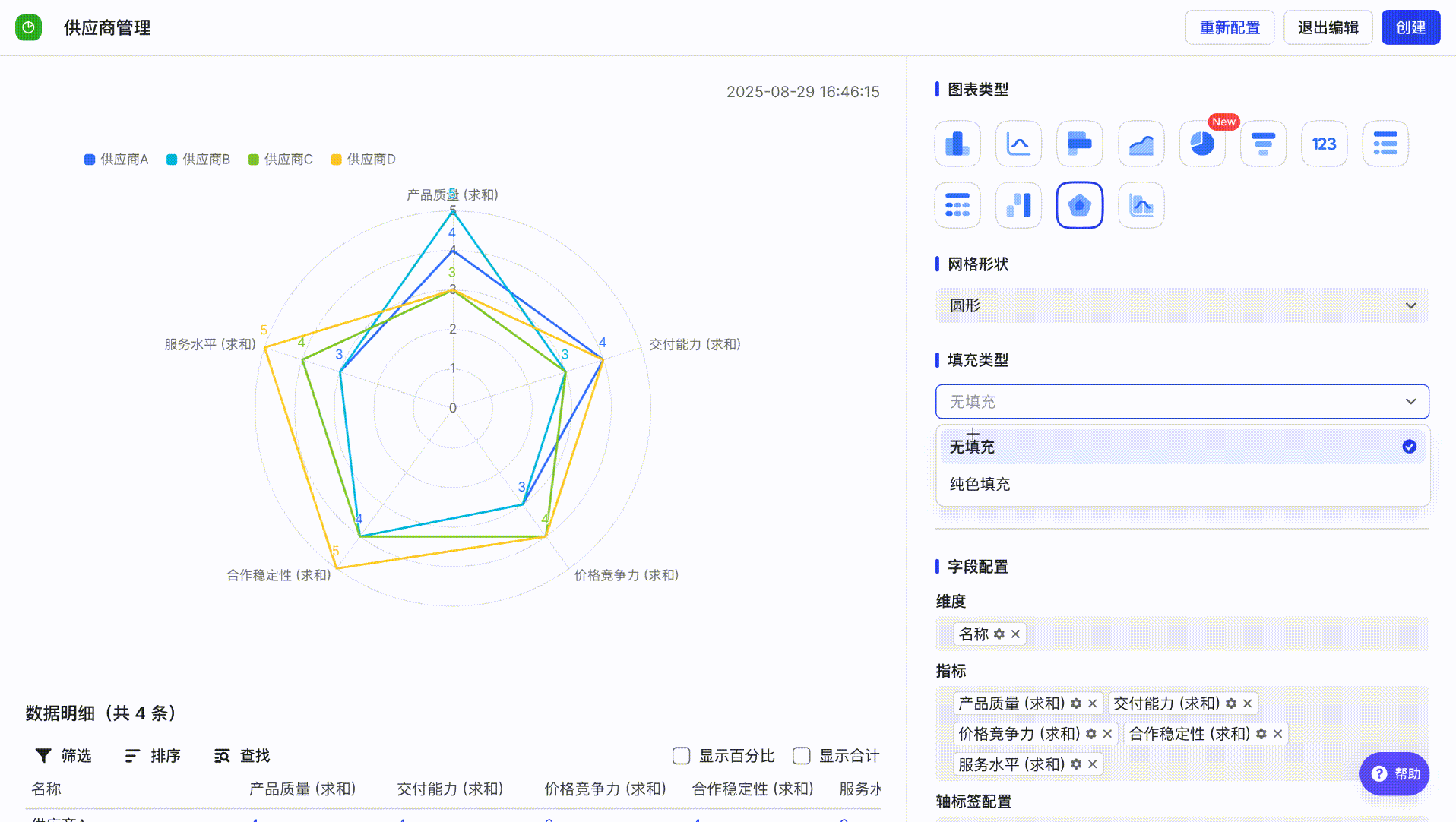

填充型別	可以選擇無填充和純色填充

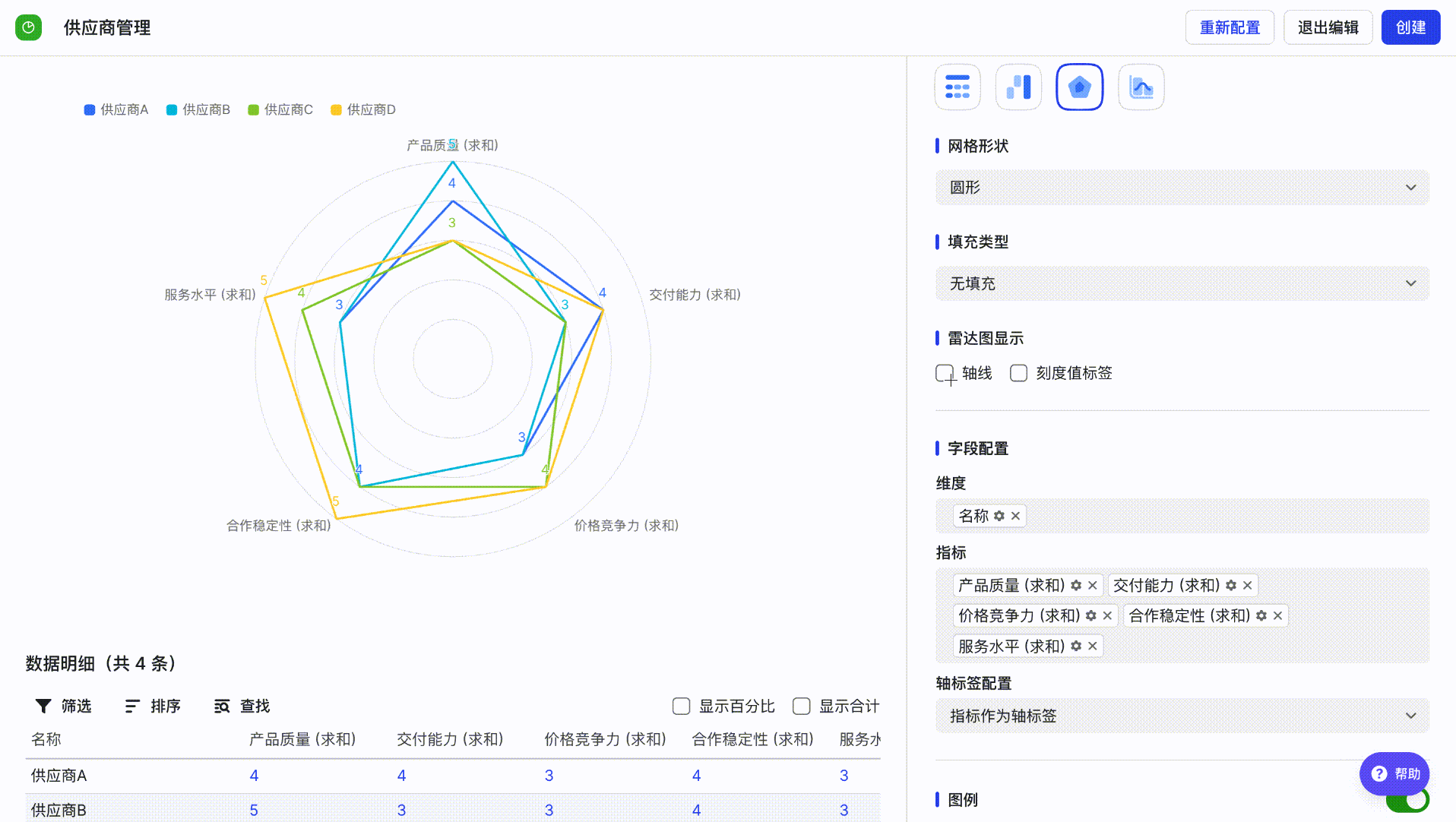

雷達圖顯示	支援自定義顯示軸線和刻度值標籤

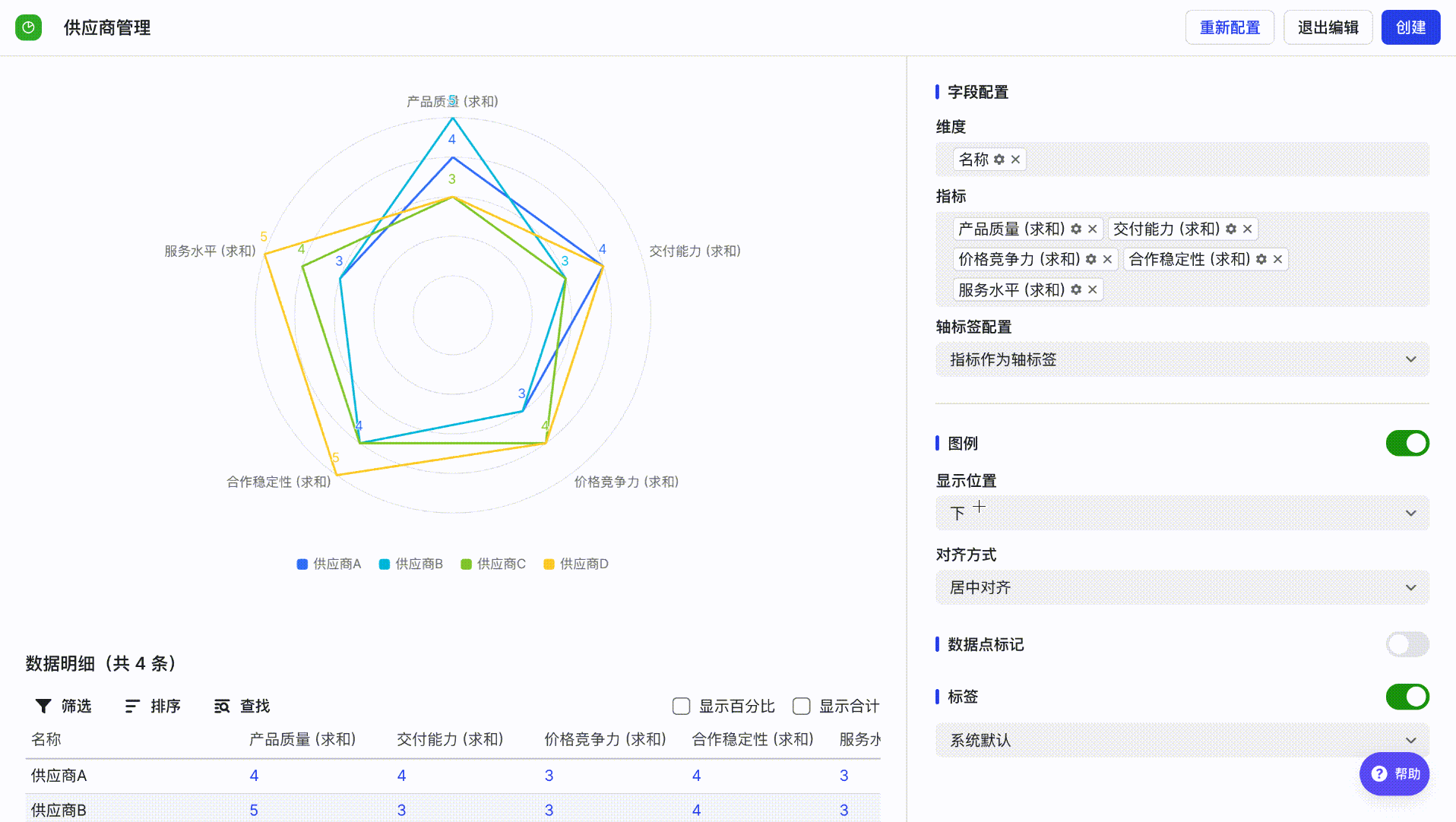

圖例	支援自定義是否展示圖例，以及圖例顯示位置、對齊方式
資料點標記	支援自定義是否展示資料點標記
標籤	支援使用系統預設標籤，或自定義標籤展示內容

使用限制

為雷達圖新增維度/指標時，

• 當選擇“維度作為軸標籤”時，適用於多維度資料對比，至少需要一個維度和一個指標。
• 當選擇“指標作為軸標籤”時，適用於多指標資料對比，至少需要一個指標，維度可以是任意值，允許為空。
