泳道圖

版本	商業版	企業版	旗艦版	行業專版
是否可用	❌	❌	❌	✅

功能介紹

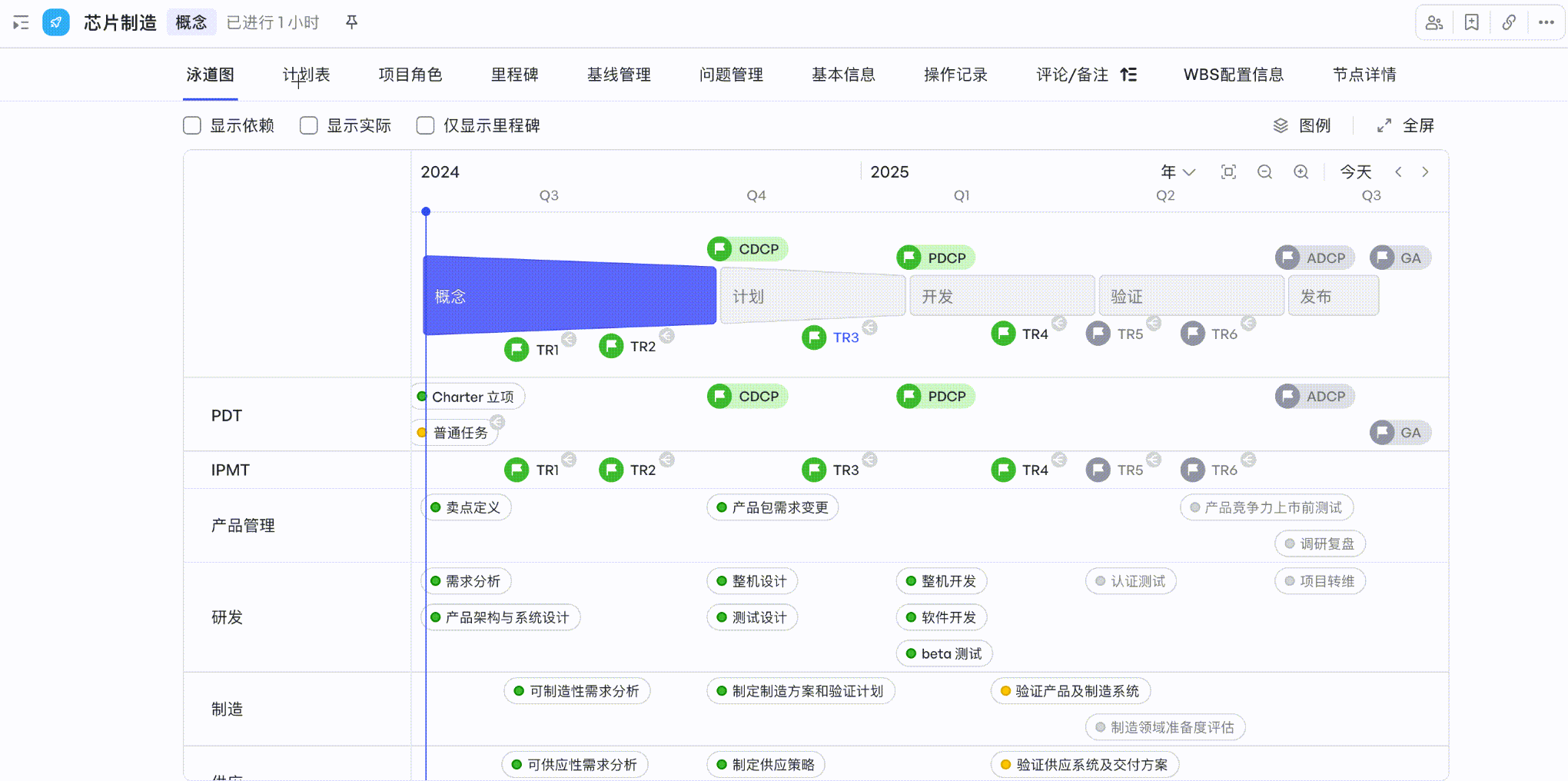

泳道圖可展示不同部門或角色之間的協作關係，透過劃分不同的“泳道”來代表不同的部門或角色，從而清晰地展示出每個部門或角色在業務流程中的職責和任務。泳道圖適用於跨部門或跨角色的工作流程分析，能夠將不同職能群體之間的協作和依賴關係視覺化，讓業務流程的主體執行者一目瞭然。

使用場景

專案管理者：如 PDT，可層層下鑽分析專案細節

專案關注者：如 IPMT，基於不同的里程碑節點關注專案整體進度

使用者側

快捷操作

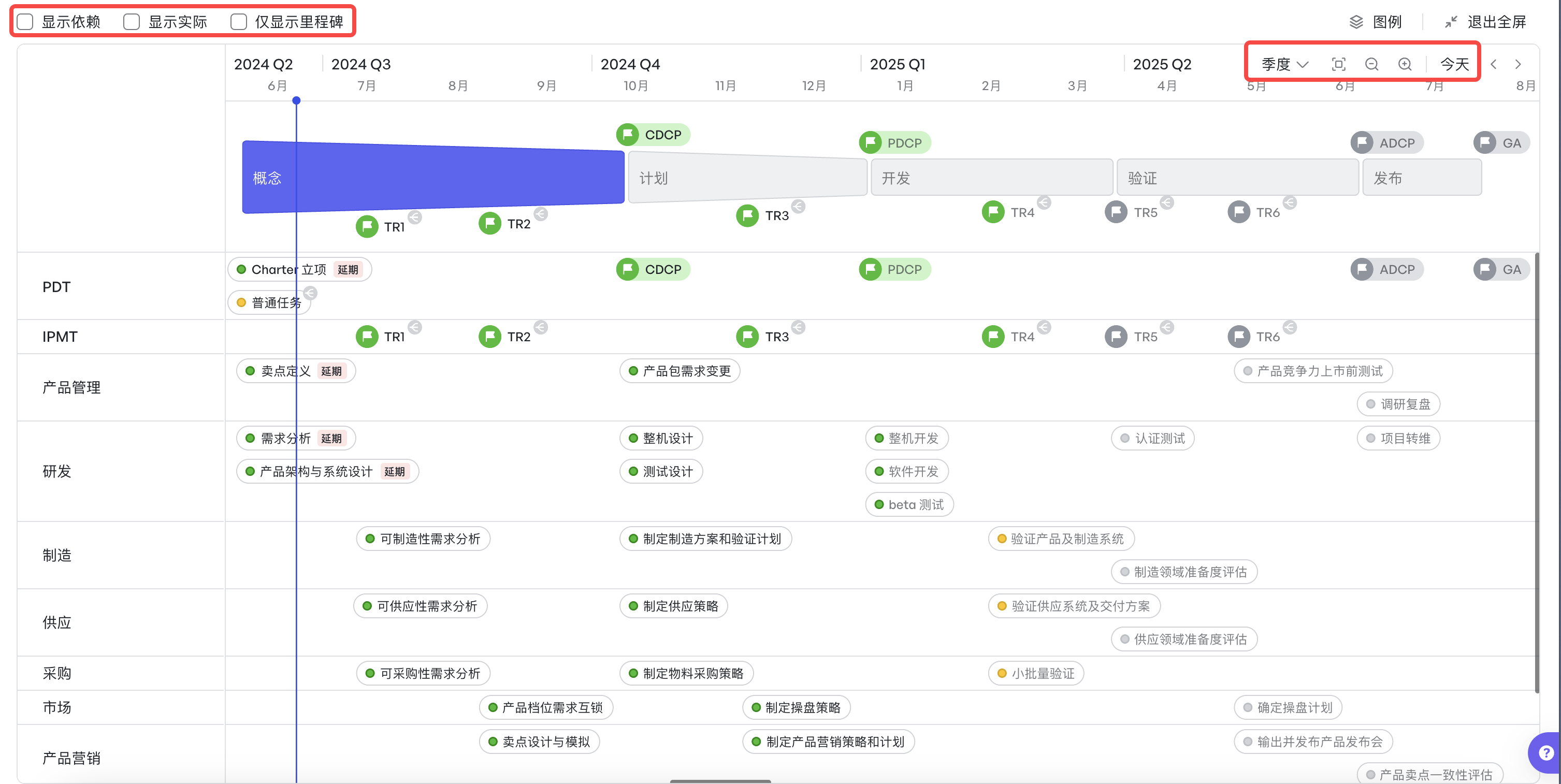

專案成員可基於不同的使用場景調整泳道展現形式和時間週期。漏斗狀狀態的進度條將 DCP/TR等節點展示在狀態進度條上並可支援 Hover 展示關鍵資訊。

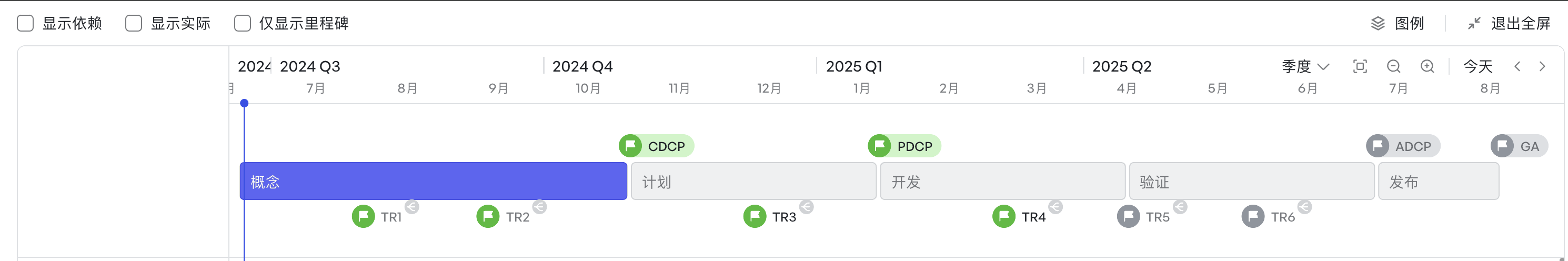

顯示依賴/顯示實際

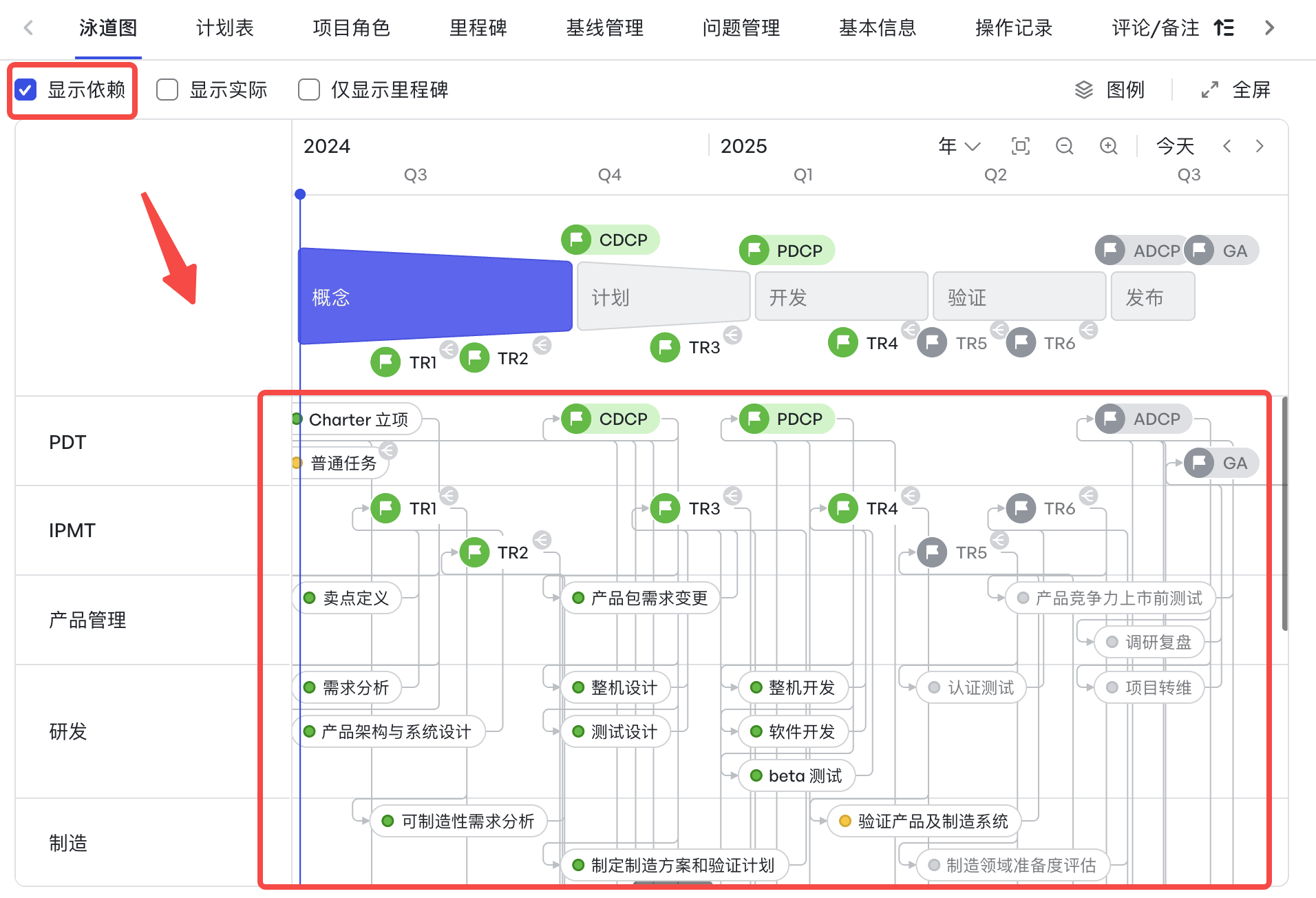

勾選後可顯示不同節點間的依賴關係。

僅顯示里程碑

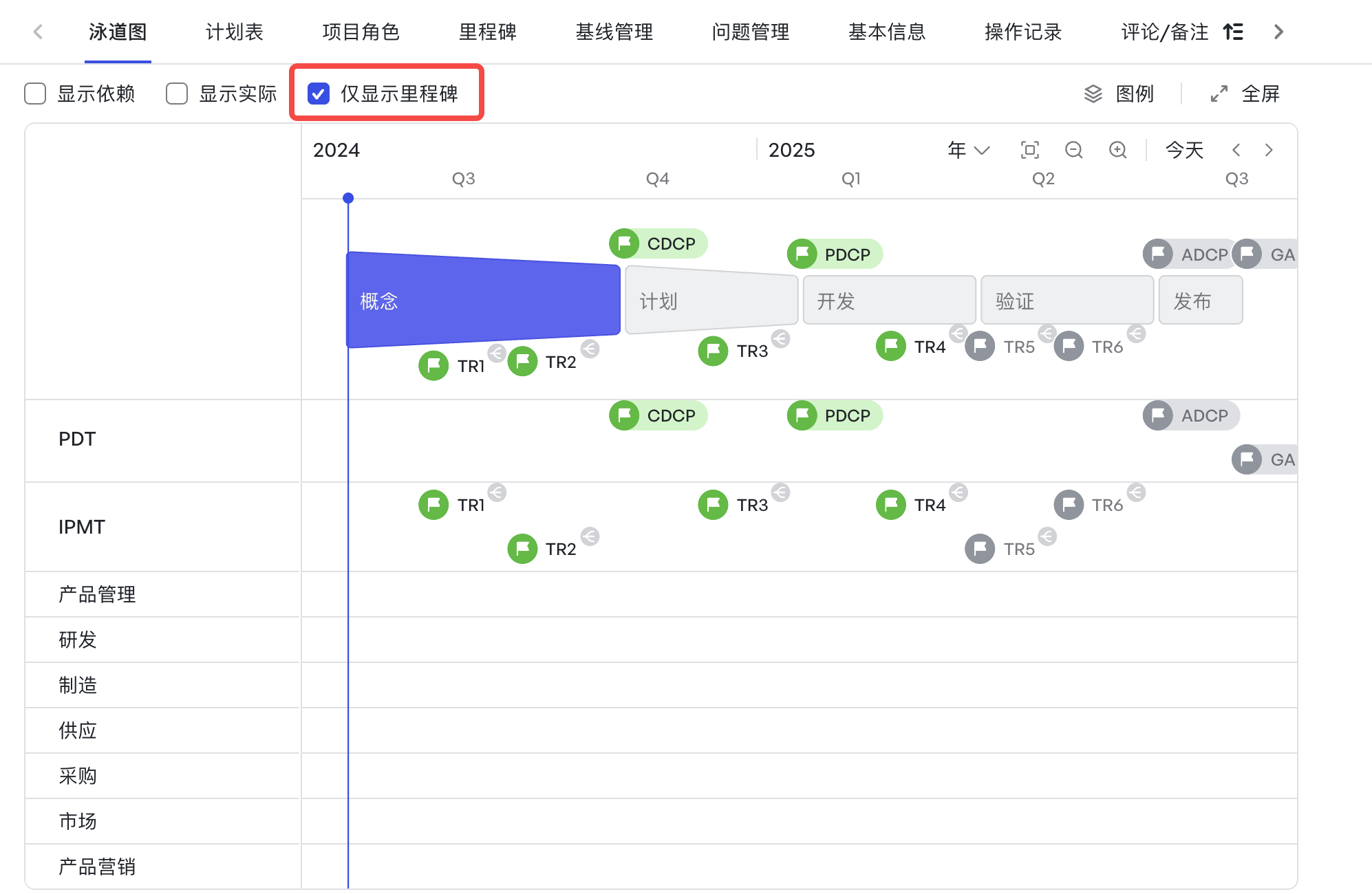

勾選後僅顯示專案中設定為里程碑的關鍵節點。

切換泳道週期

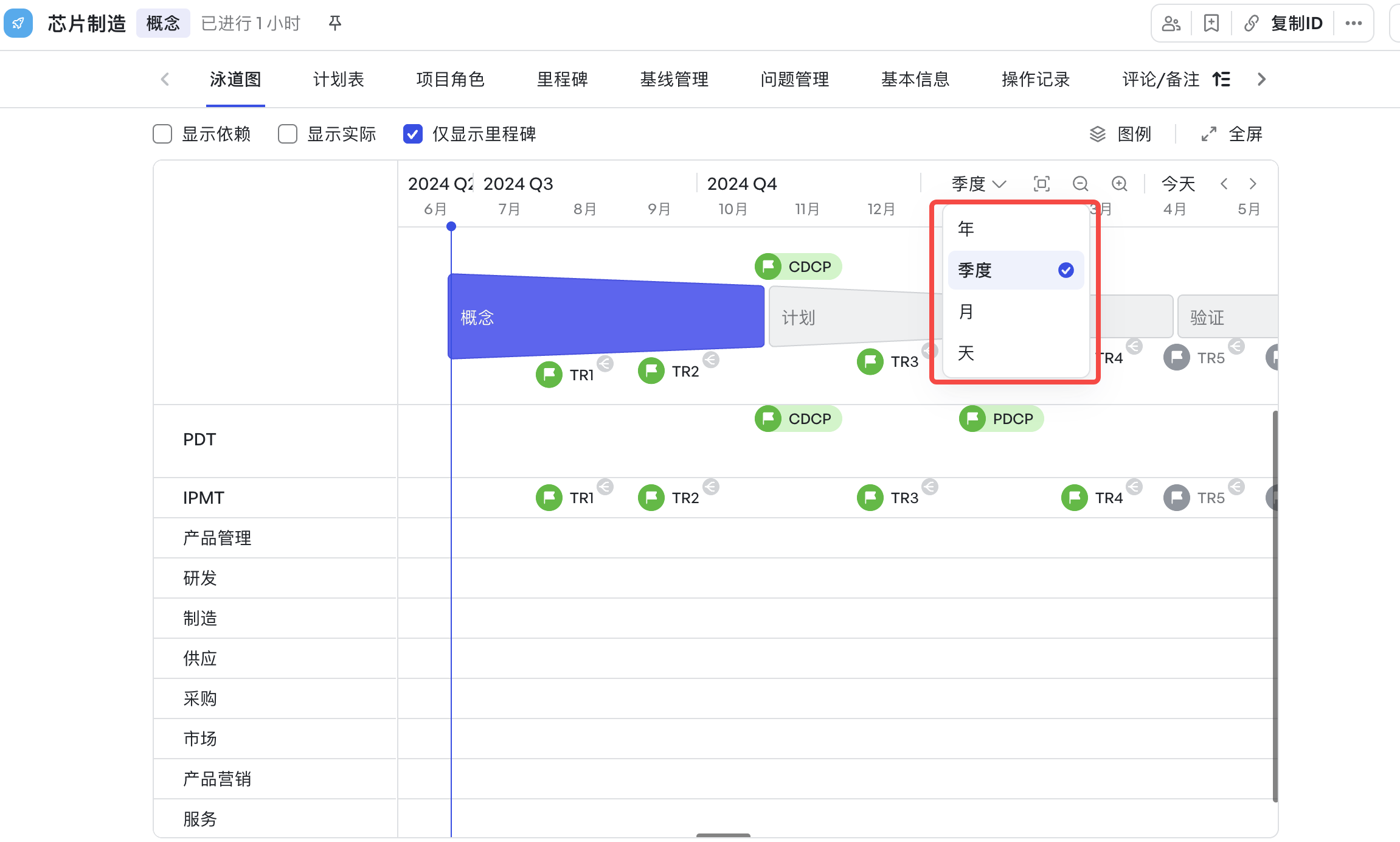

勾選後，可基於整體專案週期分析專案風險，週期維度支援：天 / 月 / 季度 / 年。

放大/縮小泳道圖

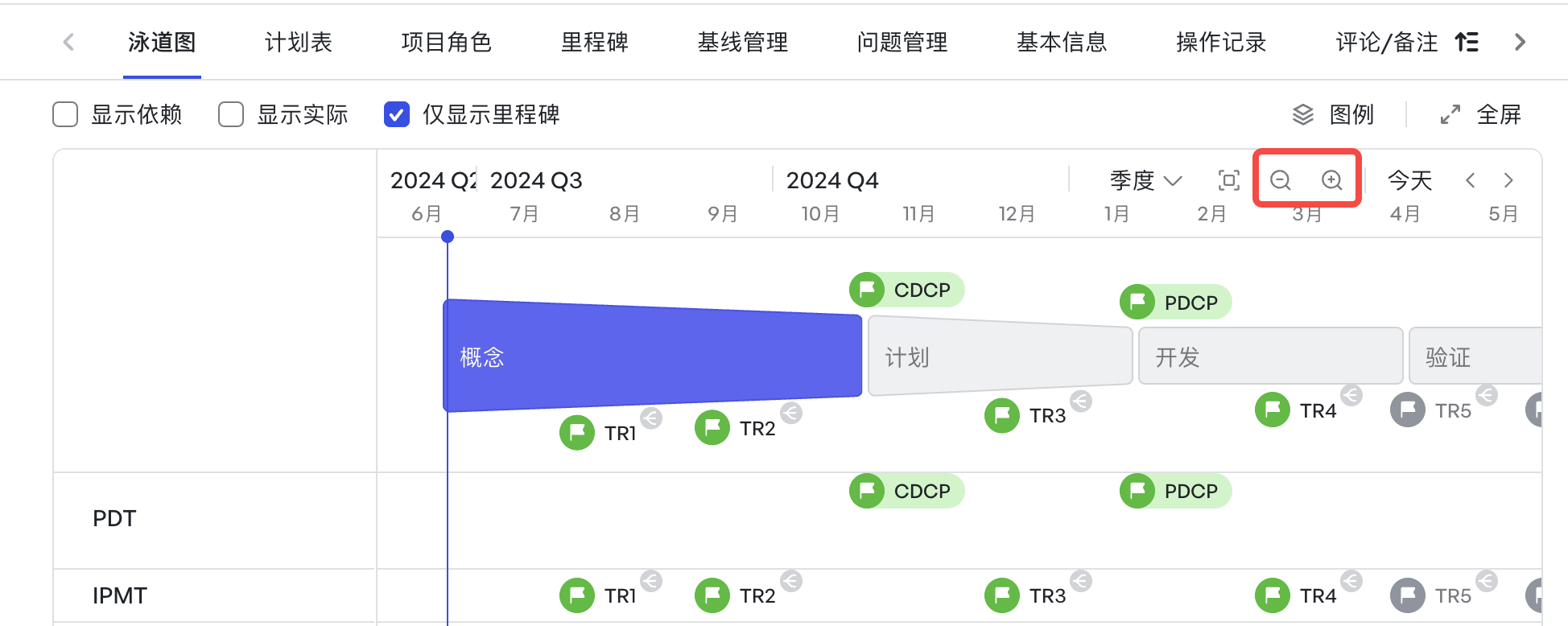

不同專案角色可透過放大或縮小泳道圖檢視專案進度。

節點操作

檢視/流轉專案節點

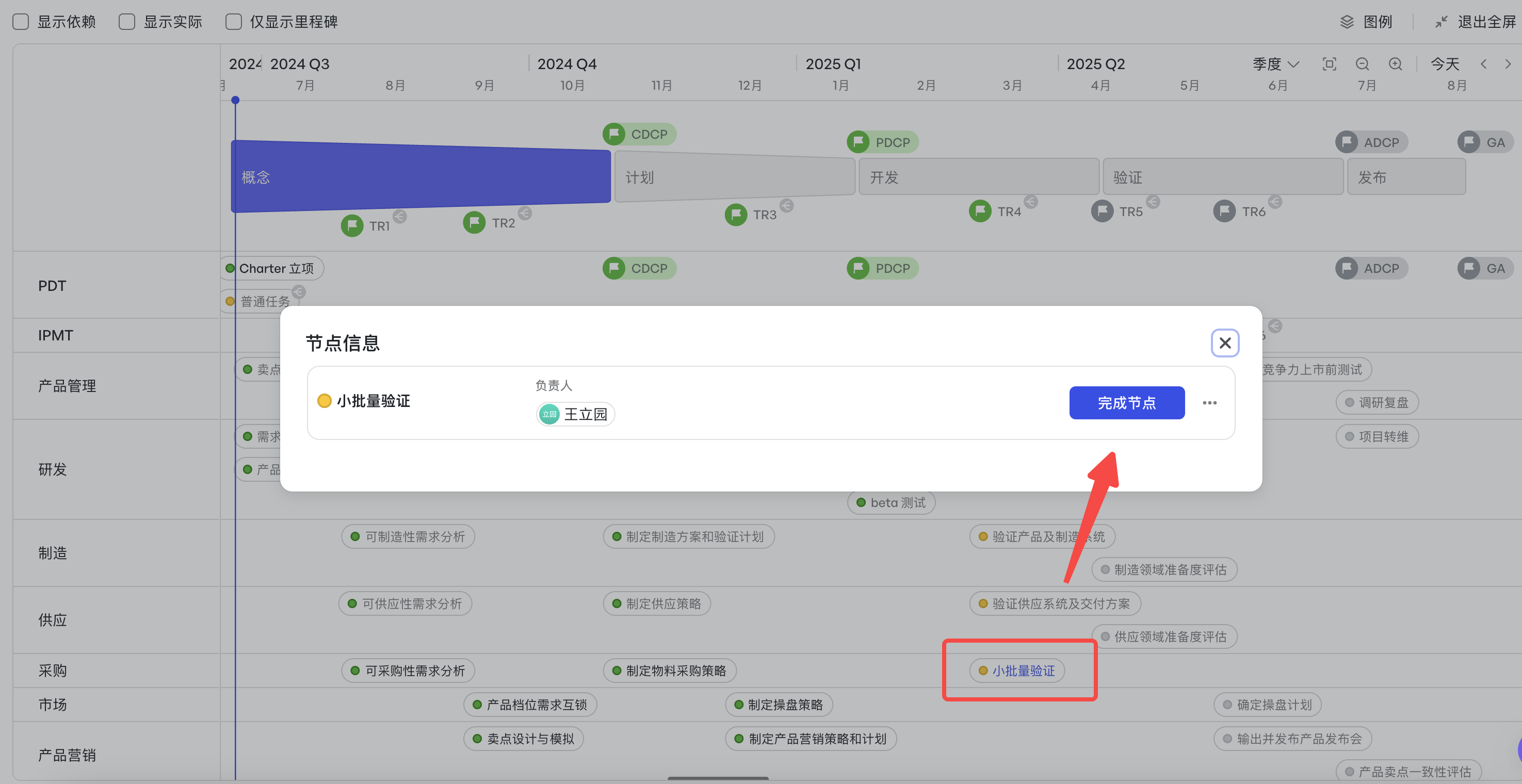

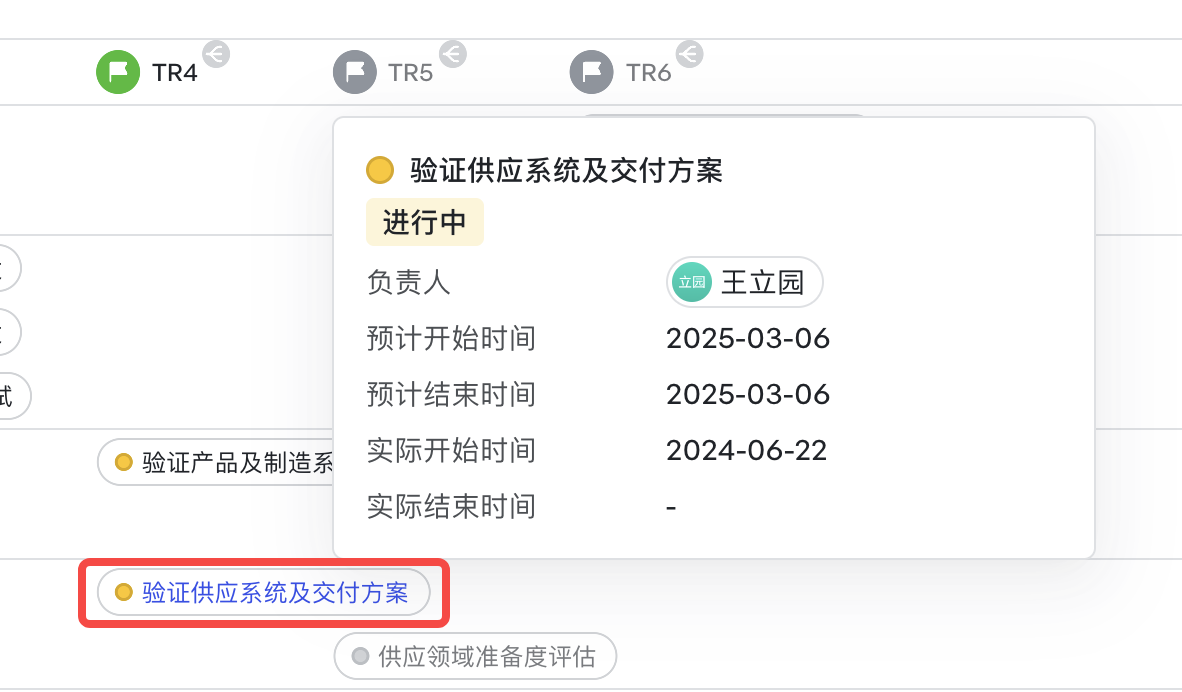

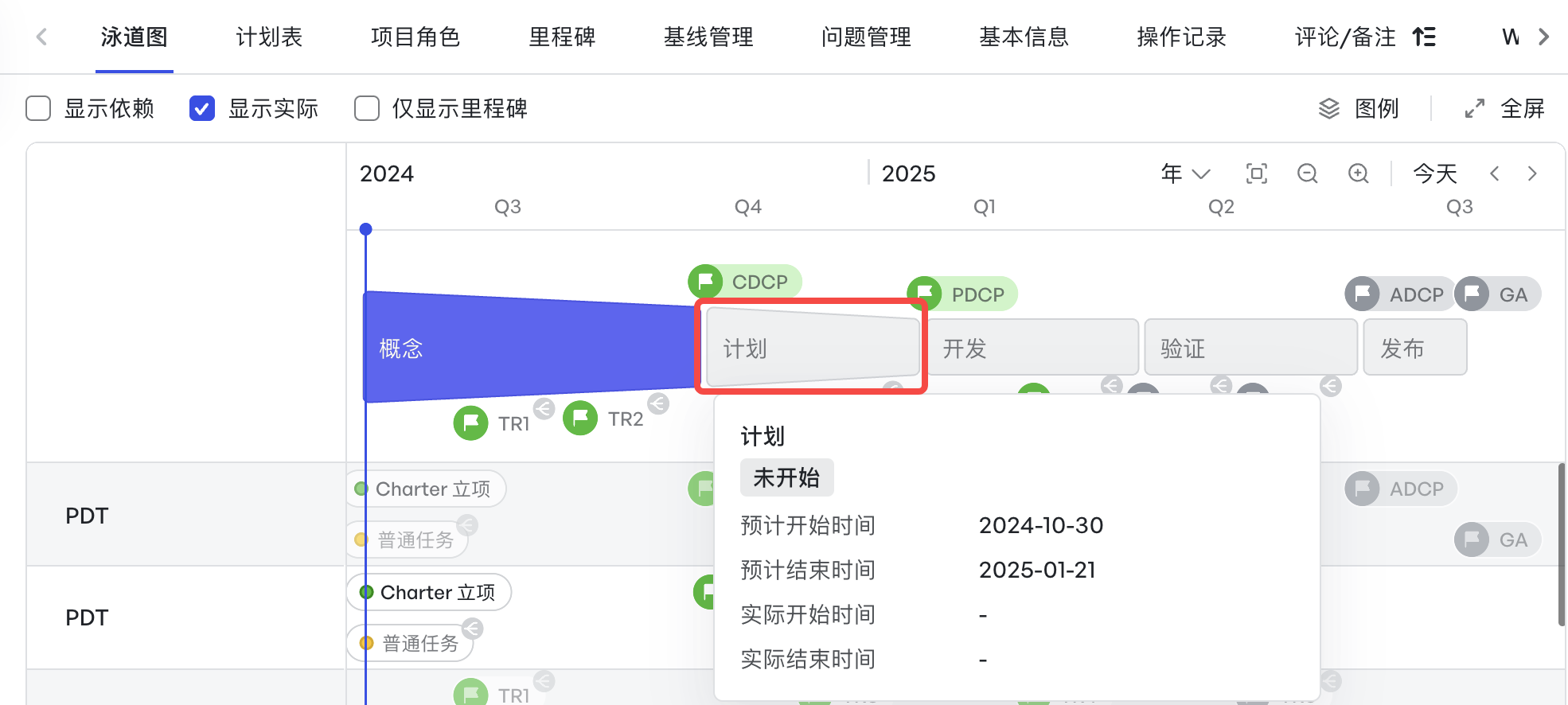

Hover 在專案某個節點檢視專案節點關鍵資訊或直接點選節點操作流

配置側

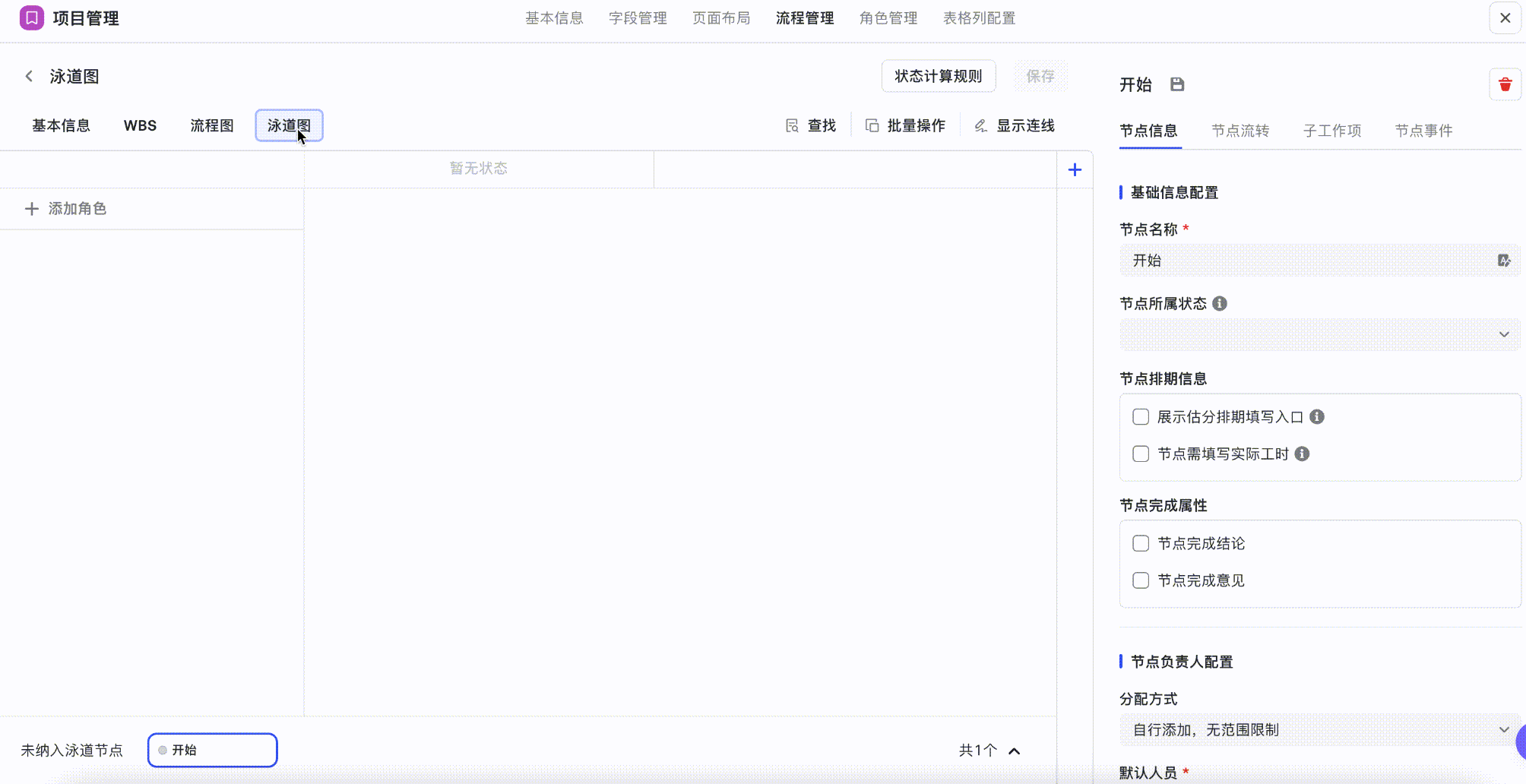

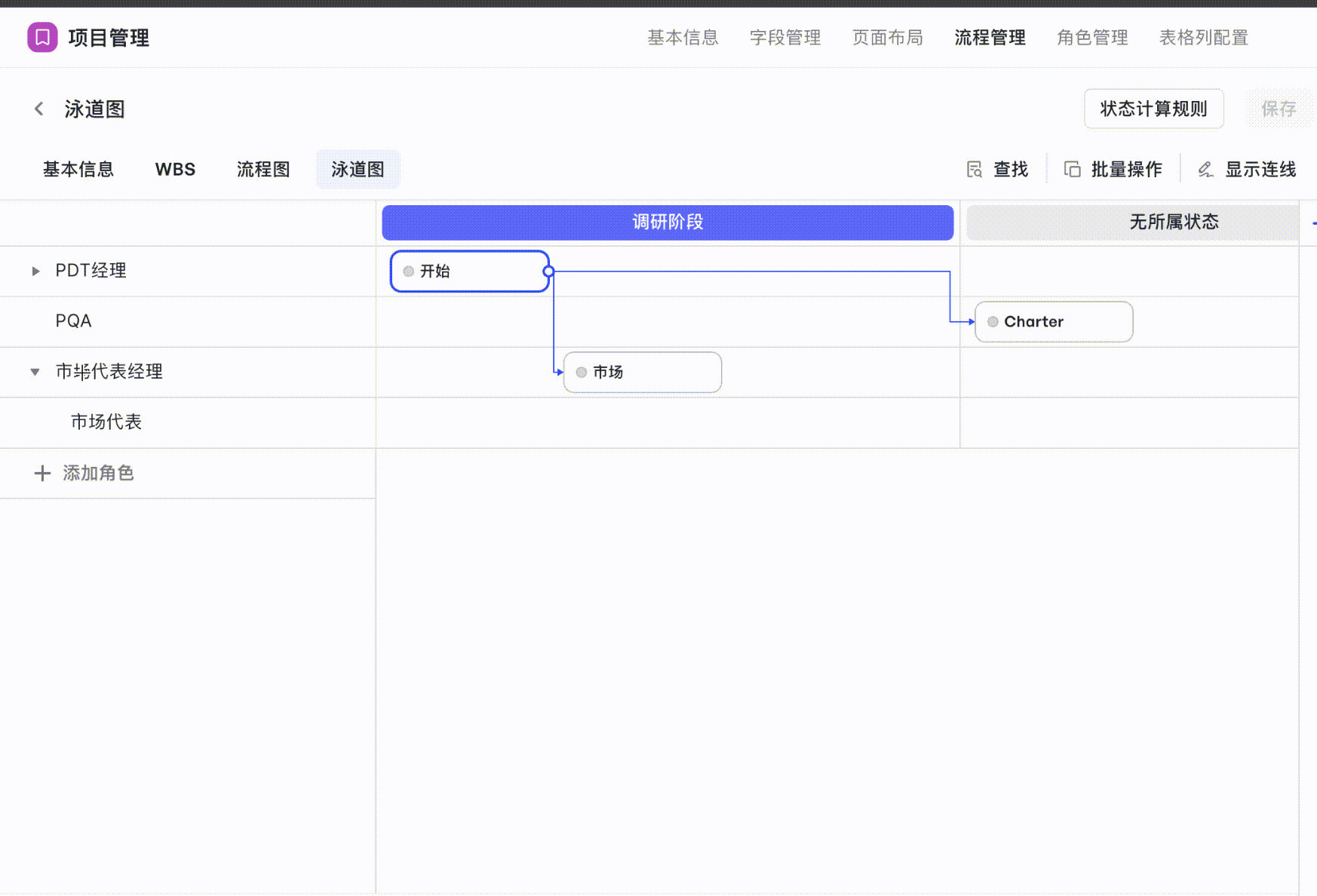

配置入口：空間配置 - 工作項管理 - 專案管理 - 流程管理。 配置側泳道圖分為橫向角色和縱向狀態，基於業務流程拆解狀態和角色可清晰地劃分不同角色在專案流程中職責和任務。

縱向泳道

新增狀態

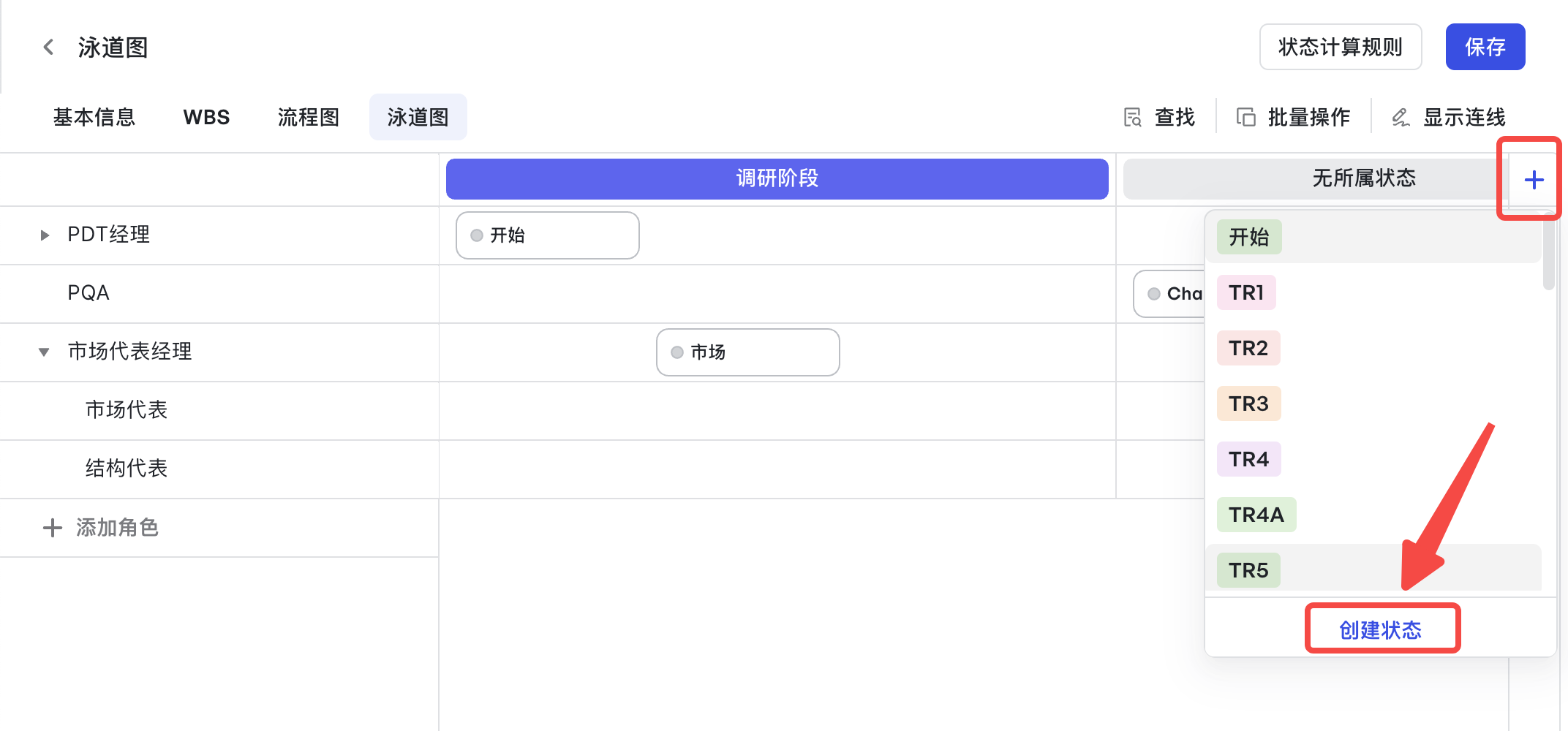

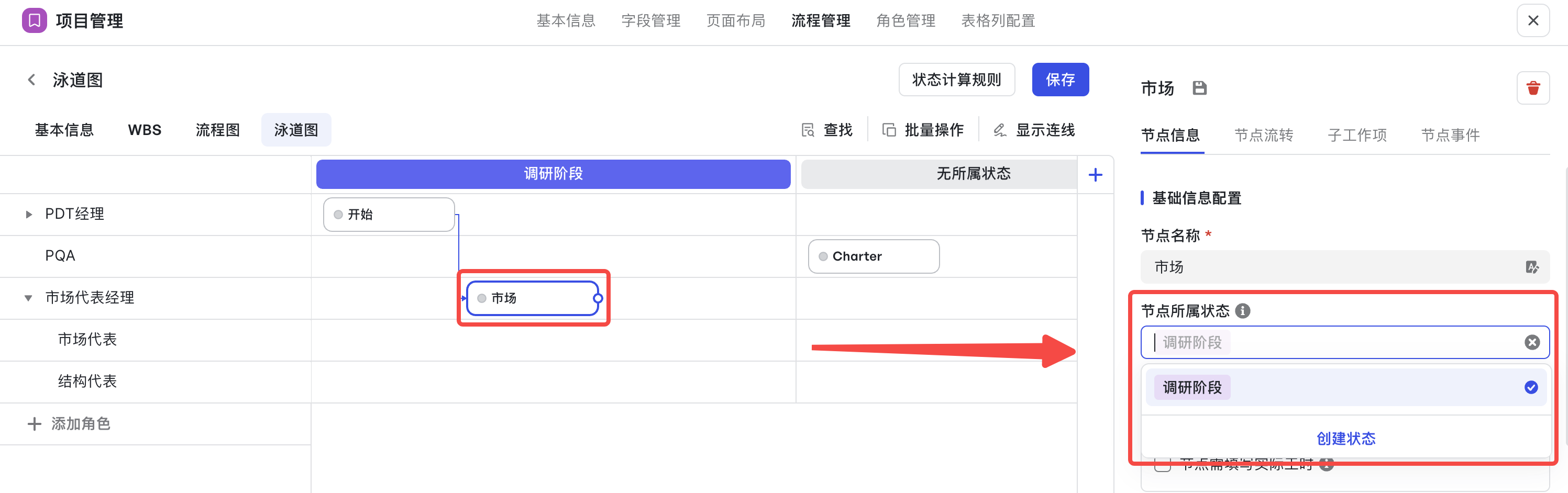

透過右上角+點選新增節點所屬狀態，選擇已有狀態或建立新狀態。

狀態型別

泳道圖狀態

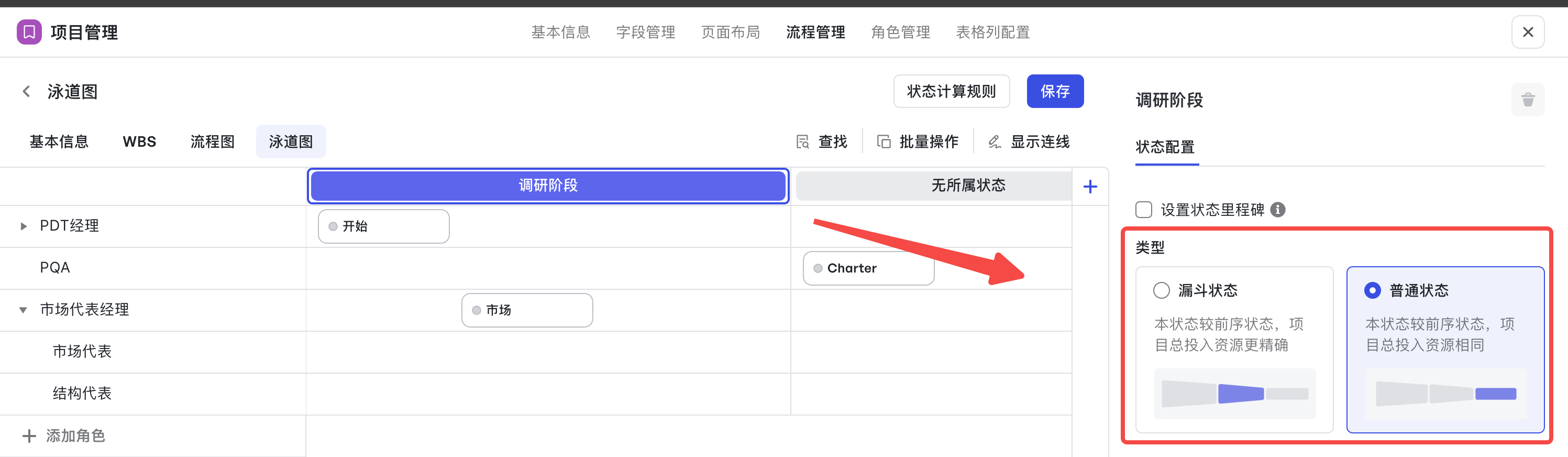

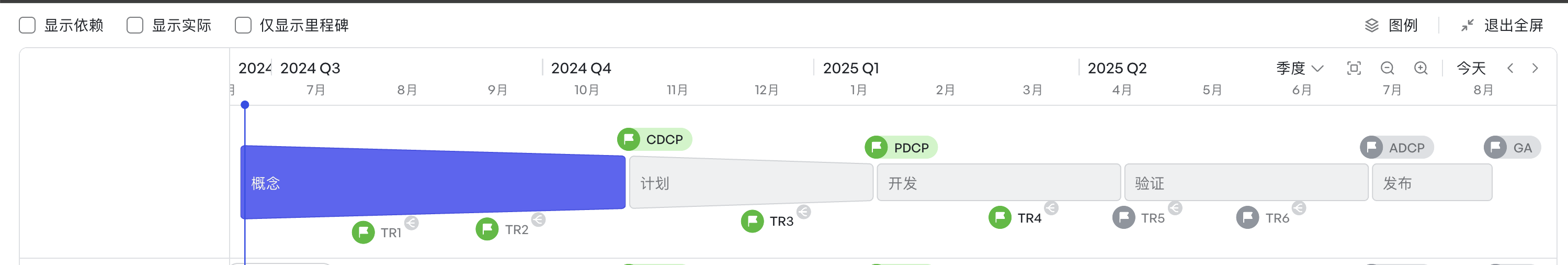

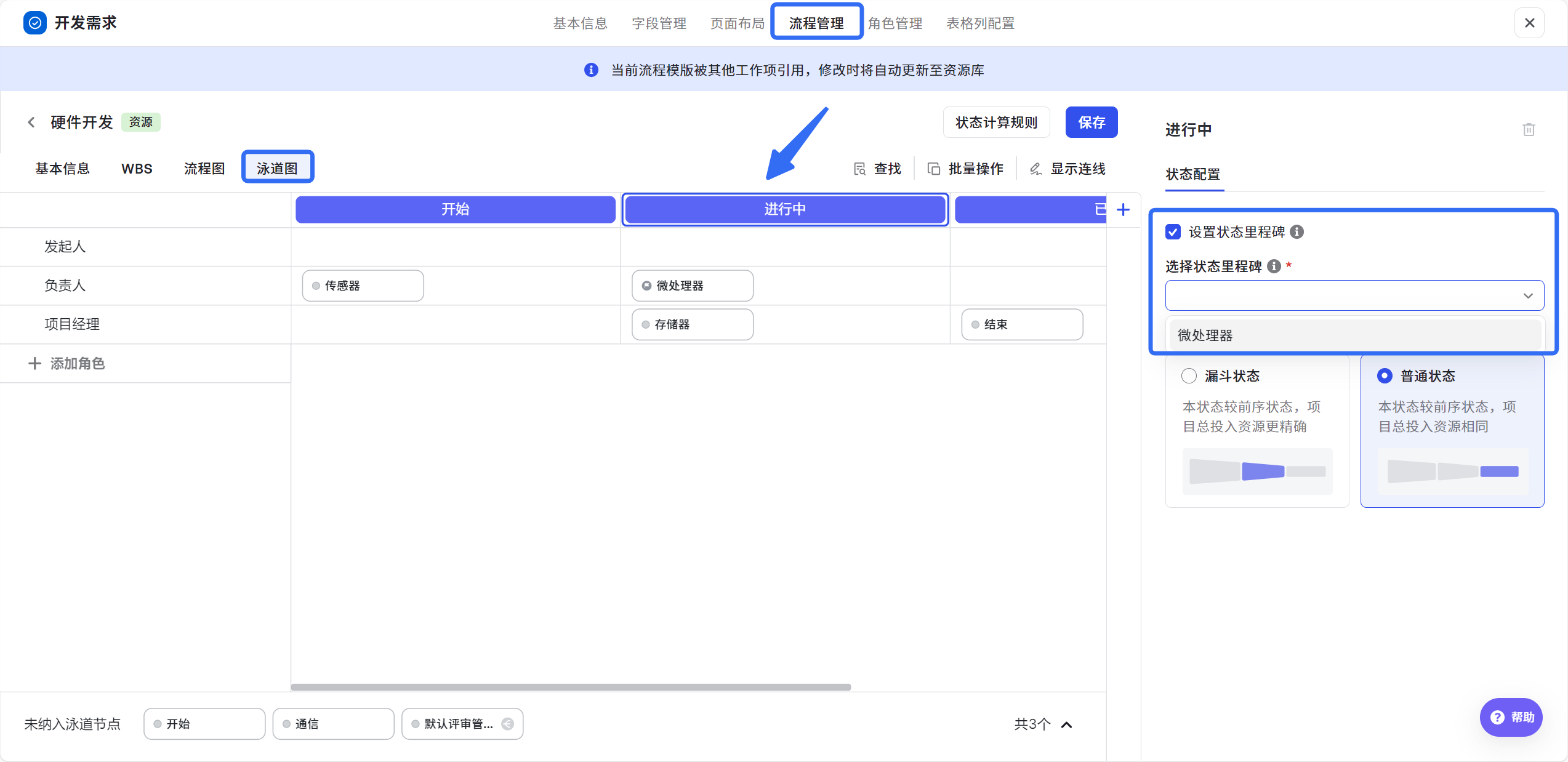

泳道圖狀態分為兩種：漏斗狀態和普通狀態，可基於當前狀態配置是否是關鍵里程碑。 漏斗狀態：泳道展示為漏斗狀，僅可配置三個狀態為漏斗狀態； 普通狀態：泳道展示為矩形。

漏斗狀態

普通狀態

里程碑型別

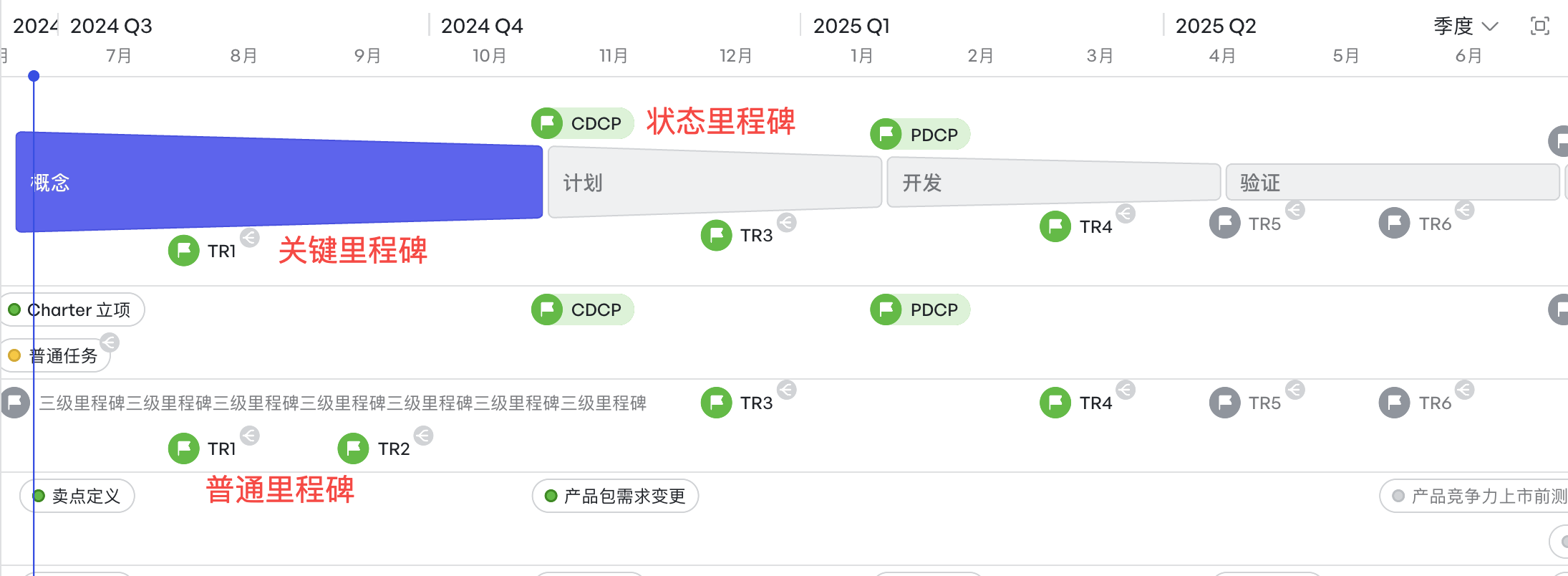

里程碑型別分為三種：狀態里程碑，關鍵里程碑和普通里程碑。 狀態里程碑：狀態里程碑配置後顯示在泳道圖上方； 關鍵里程碑：關鍵里程碑配置後顯示在泳道圖下方； 普通里程碑：普通里程碑配置後僅顯示在流程節點上。

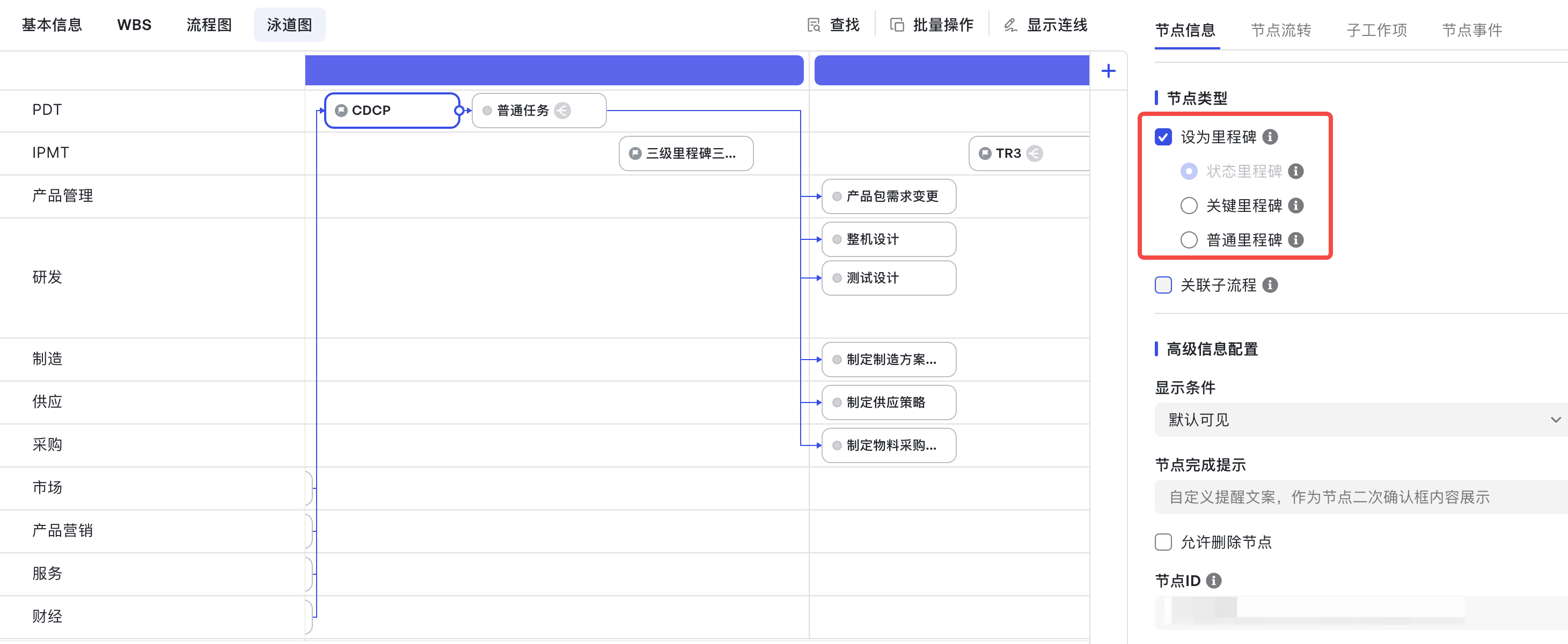

狀態里程碑需要先將節點設為里程碑，再選中狀態泳道，才能設定為「狀態里程碑」。

橫向泳道

角色新增/刪除/調整

透過選擇已有的流程角色或點選最下方「新增角色」新建流程角色或新增子角色； 拖拽角色/子角色表頭可調序，滑鼠釋放即完成調序； 點選角色右側 「...」進行角色刪除，該角色下的所有繫結節點將被移動至「未納入泳道節點」，重新新增角色後，該角色下繫結所有節點將重新納入泳道中。

詳情頁顯示

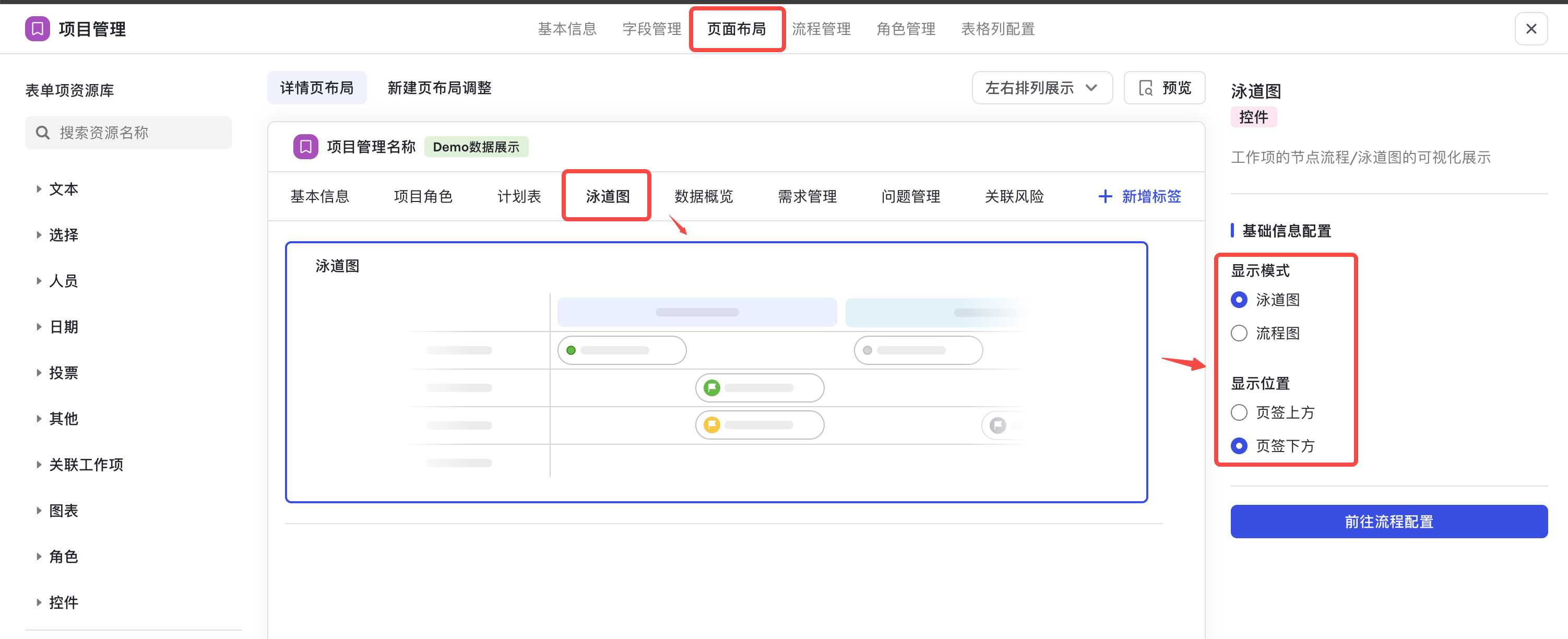

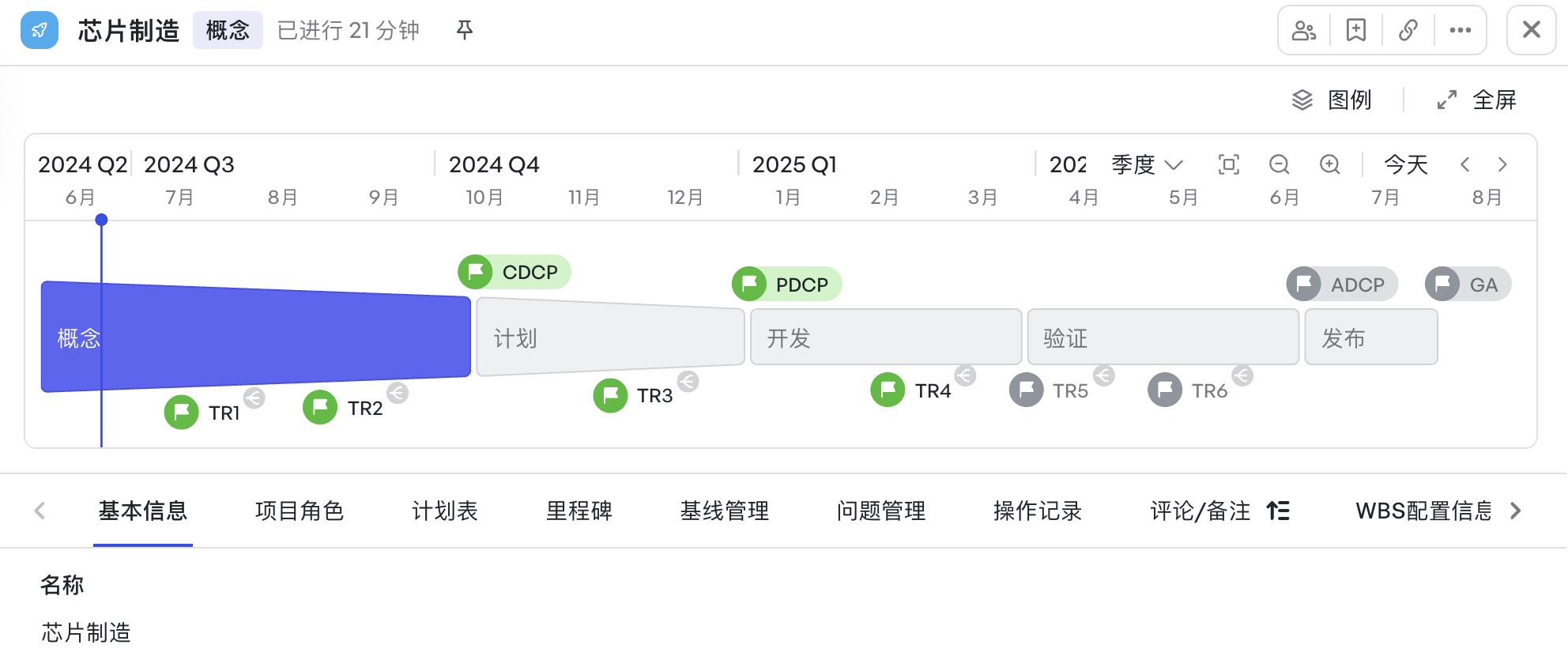

管理員可基於使用場景配置泳道圖顯示位置和顯示模式。

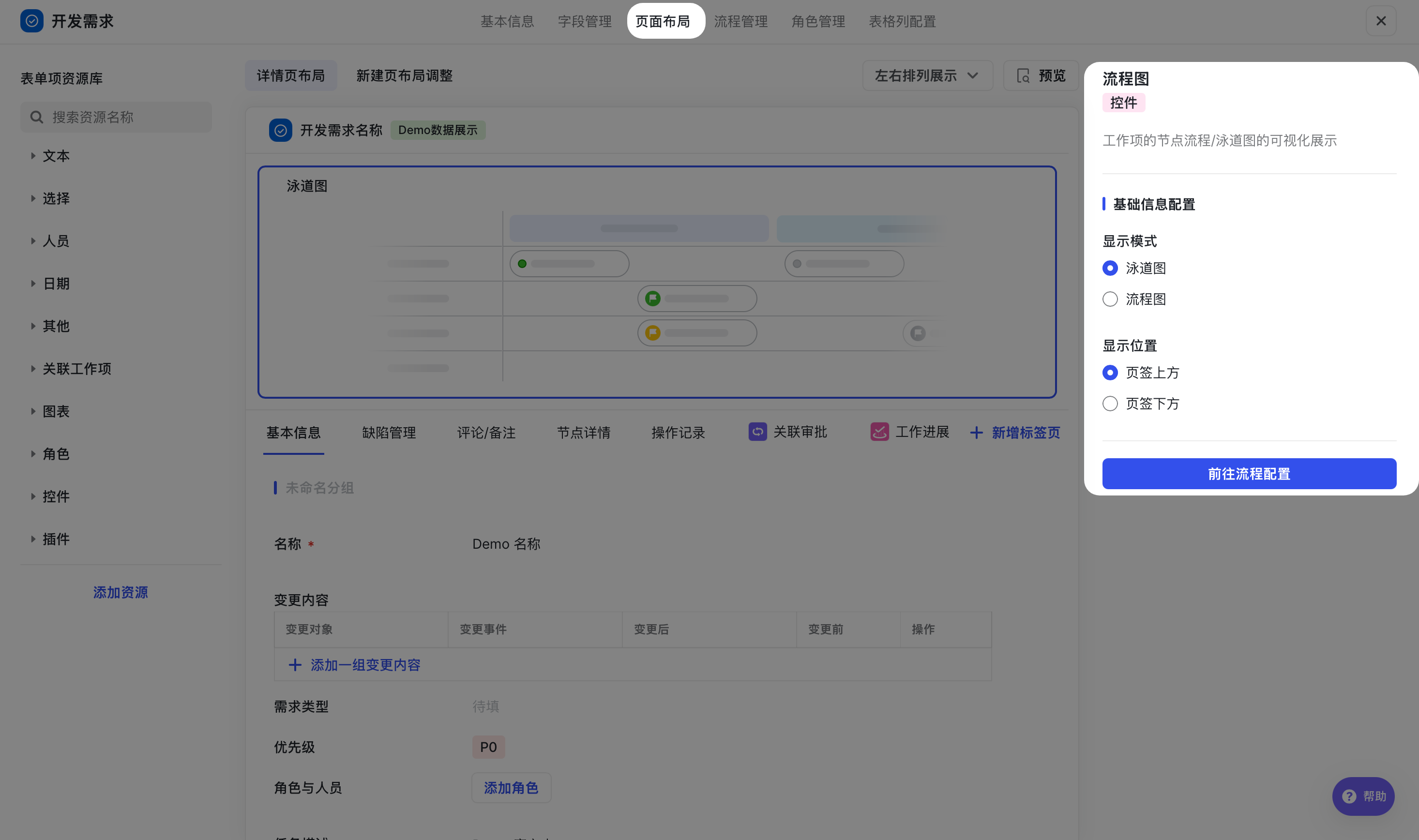

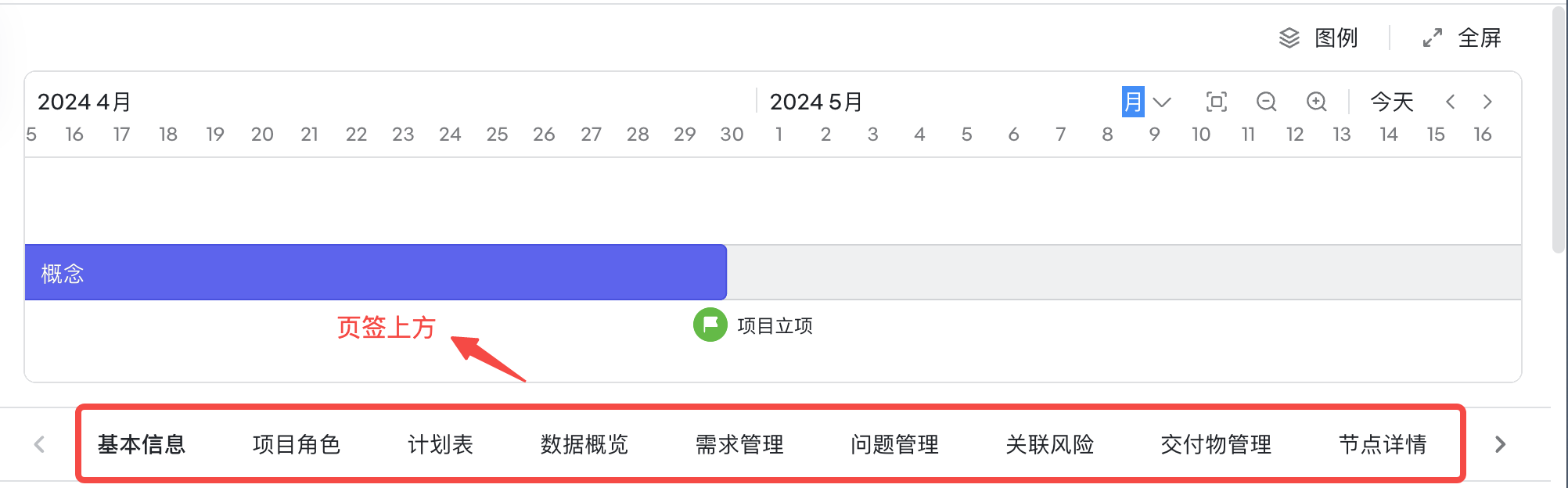

泳道圖+頁簽上方

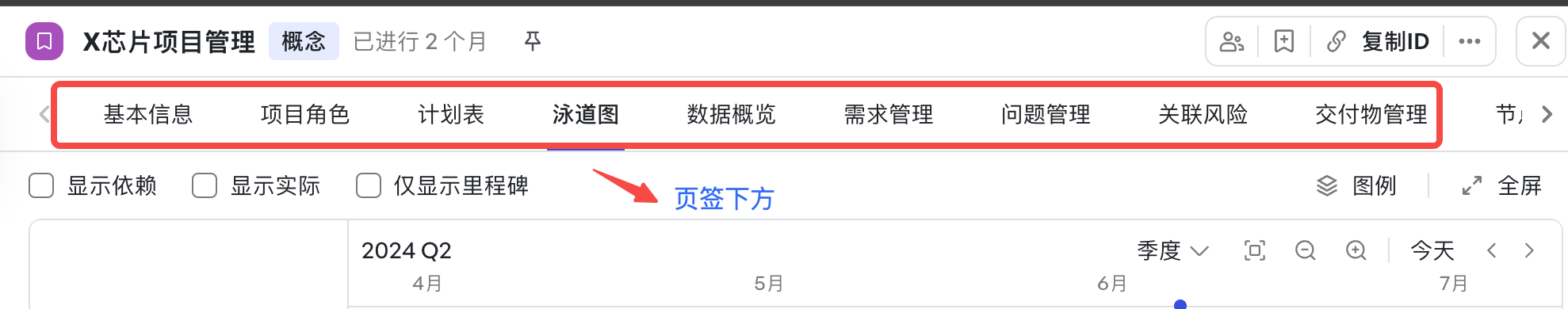

泳道圖+頁簽下方

常見問題

頁面只有流程圖，如何切換成泳道圖，或者將泳道圖切換成流程圖？

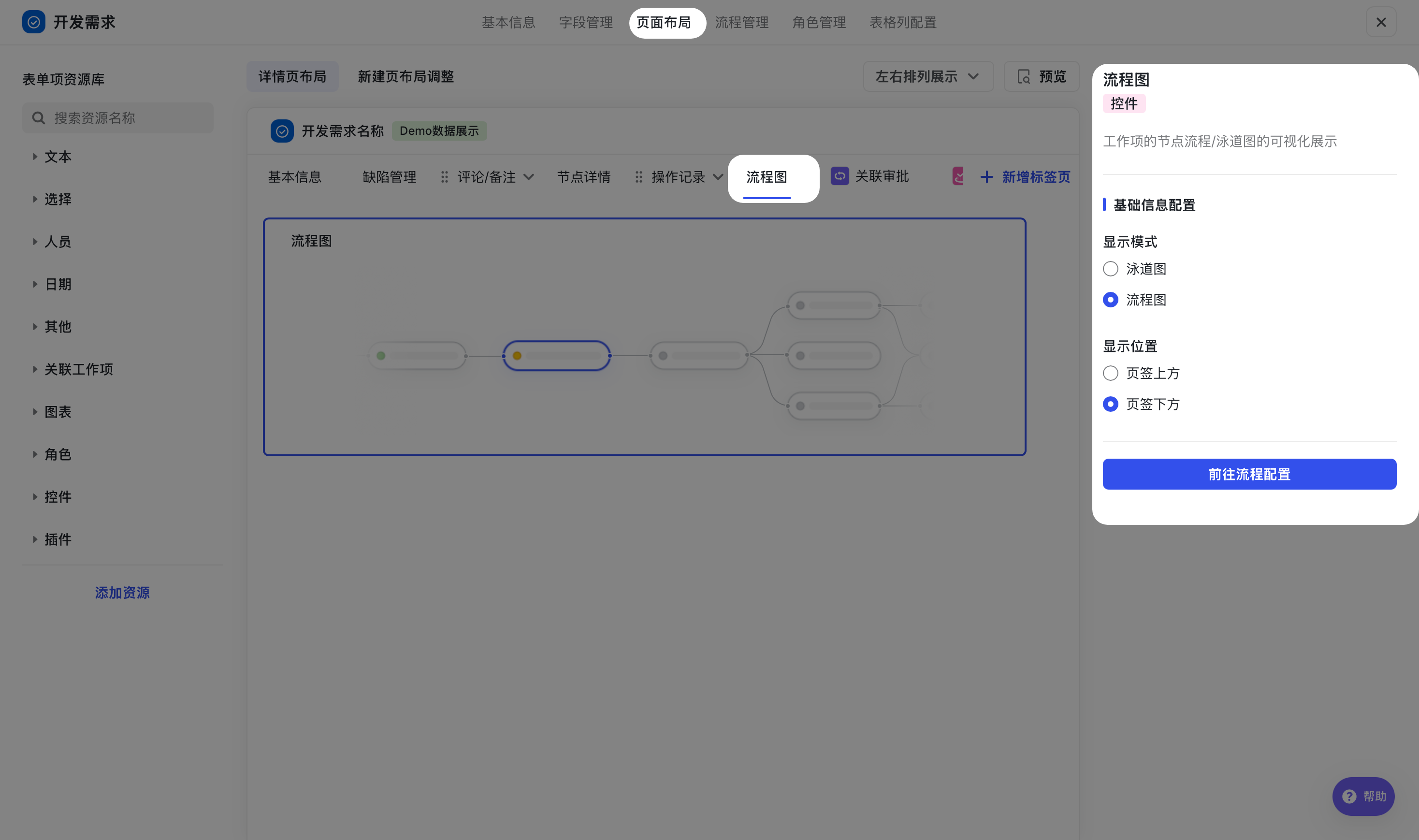

如在詳情頁找不到泳道圖或者流程圖，需管理員前往工作項配置-頁面佈局，切換顯示方式。

⚠️ 如配置了控制元件展示在頁簽下方，需在對應頁籤配置控制元件。

管理員配置側是否支援預覽

不支援

管理員修改配置不生效

對歷史資料需升級模板才生效，升級模板建議先升級一條資料評估影響後再操作是否要對進行中的資料批次升級。

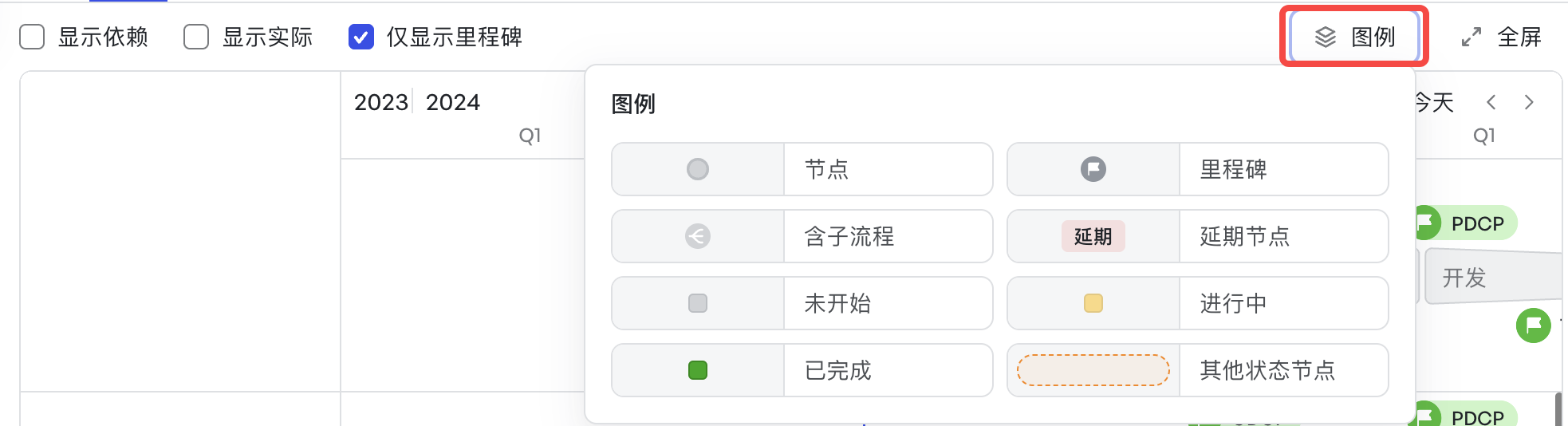

圖例資訊檢視
