計劃表甘特圖¶

版本	商業版	企業版	旗艦版	行業專版
是否可用	❌	❌	❌	✅

功能介紹¶

介紹¶

計劃表全屏/編輯模式下提供展示甘特圖能力，支援在現有層級基於排期資料繪製甘特圖，提升進展跟蹤、工期和關鍵路徑檢視能力。

功能入口¶

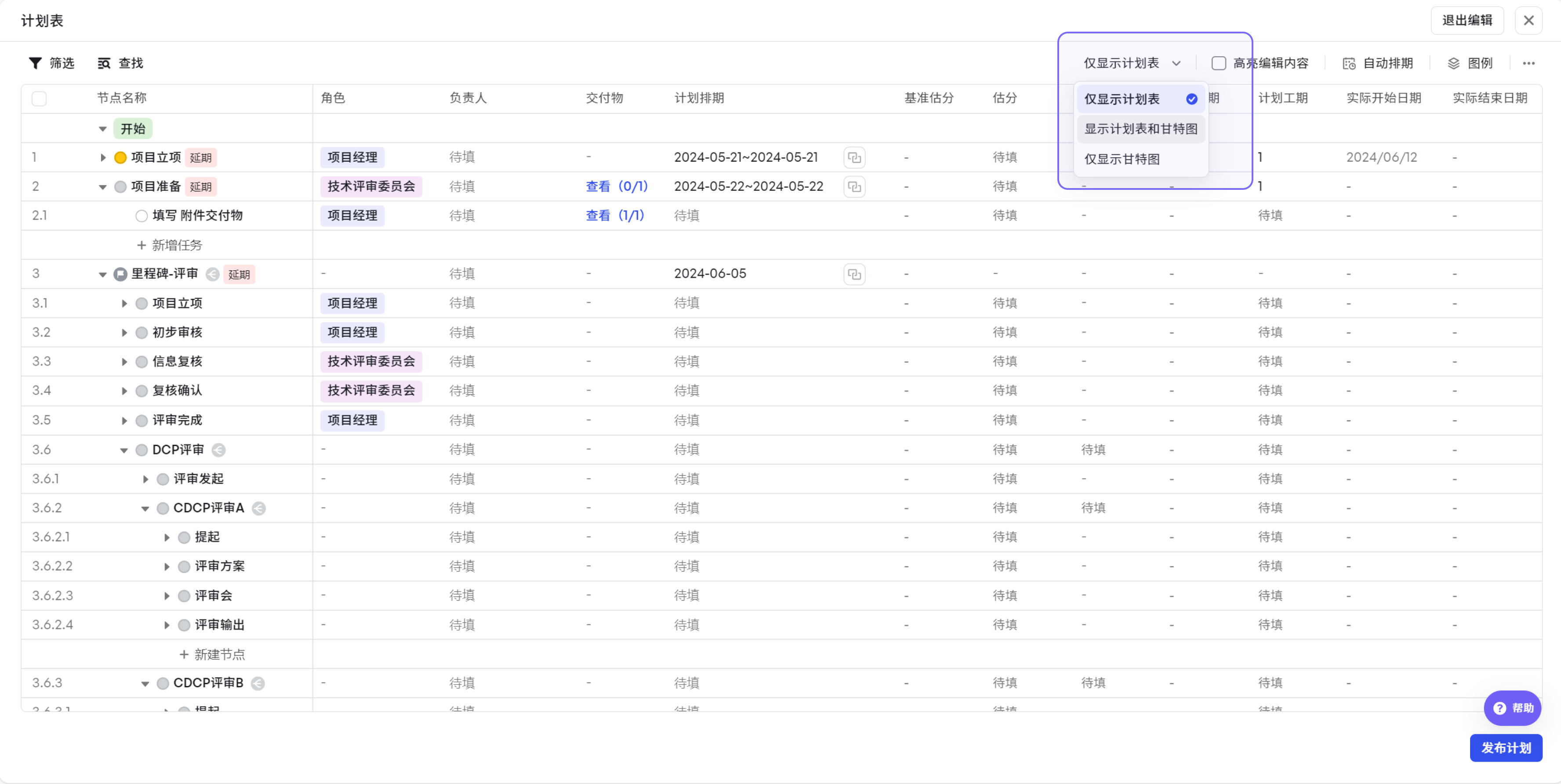

在計劃表右上角，可點選切換計劃表顯示模式，支援【僅顯示計劃表】、【顯示計劃表和甘特圖】、【僅顯示甘特圖】。

1qZ0iMoJ

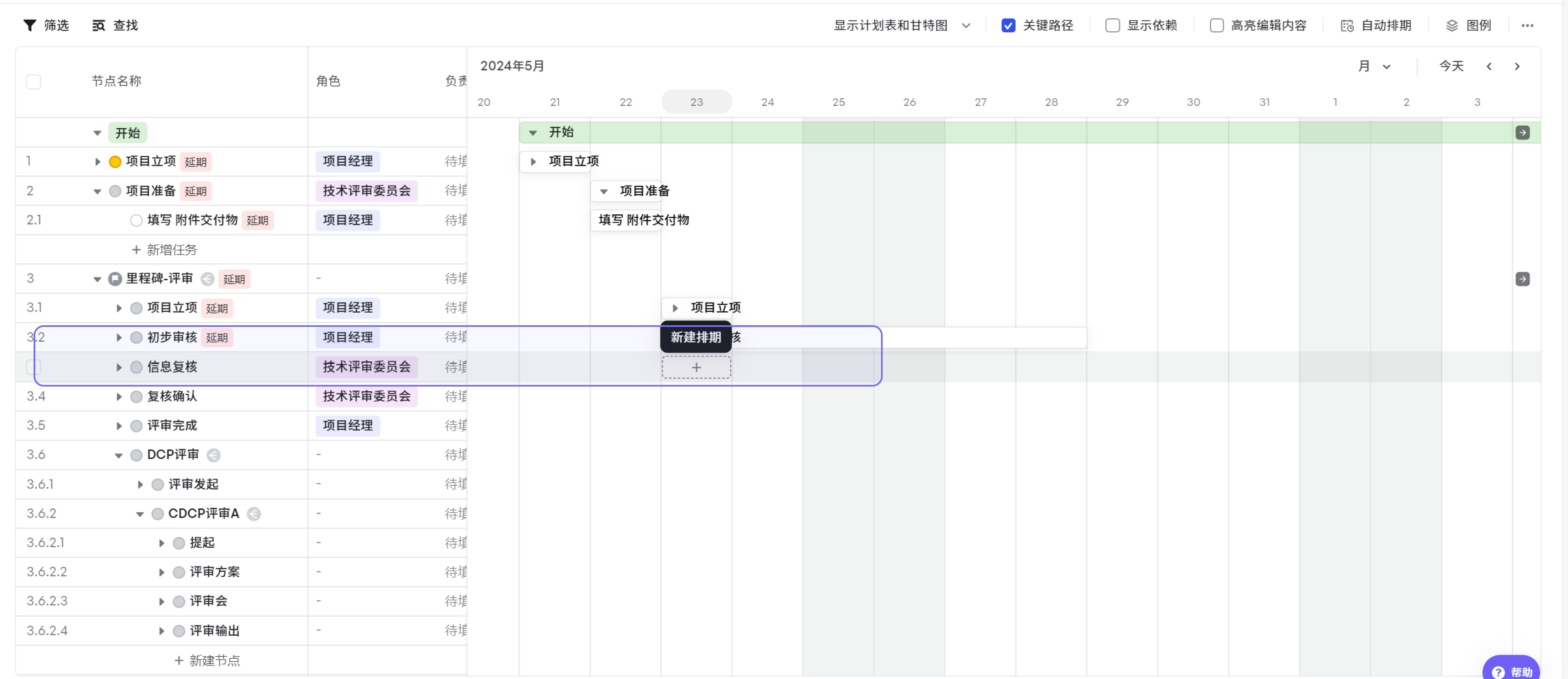

當切換到【顯示計劃表和甘特圖】或【僅顯示甘特圖】模式，顯示專案甘特圖時，支援設定步長、關鍵路徑和顯示依賴。支援手動拖拽甘特條以修改排期，支援針對未排期節點原地新建排期。

具體使用¶

步長¶

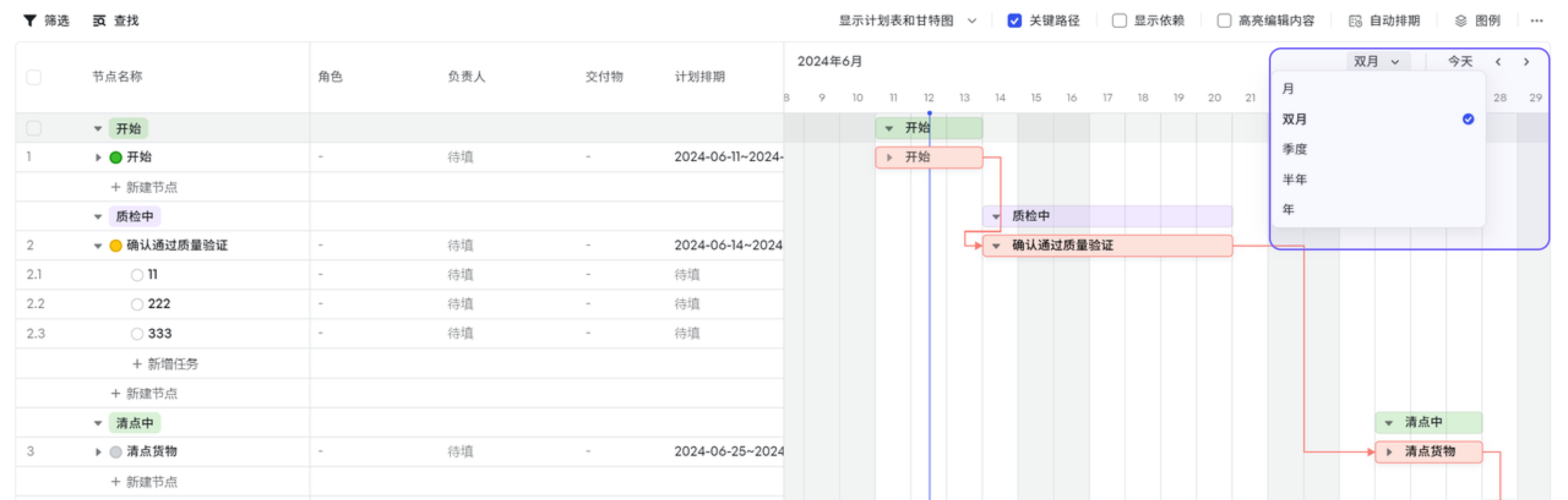

步長支援切換到月、雙月、季度、半年、年，在排期週期較長時，更好檢視專案整體排期。設定步長後可點選 “< > ”快速向前/後切換，也支援一鍵定位到今天。

rD31i3wq

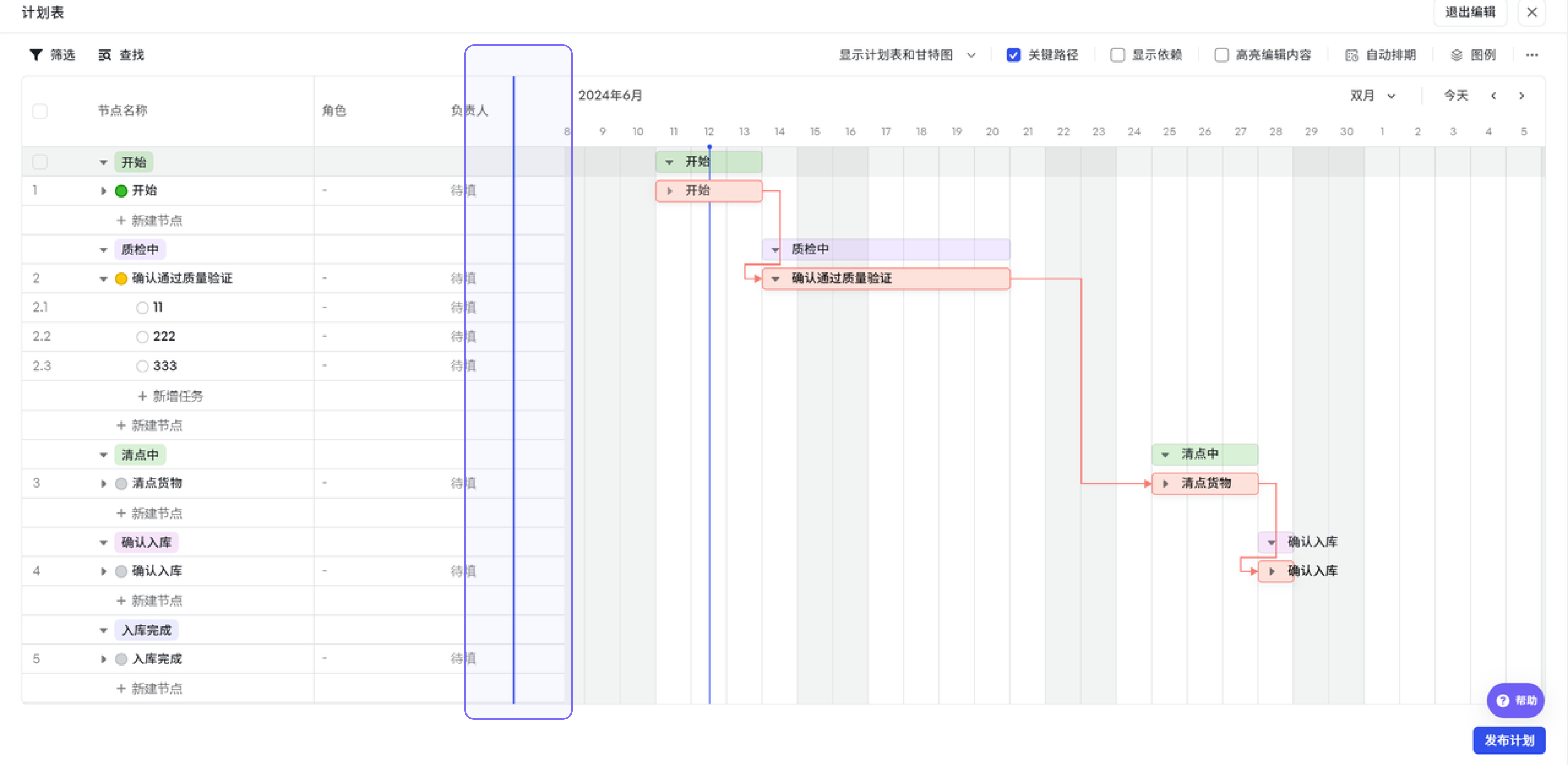

【顯示計劃表和甘特圖】模式下，可手動拖動甘特圖寬度，以展示更多資訊。

yt3yhHwm

顯示依賴¶

開啟顯示依賴後，計劃表甘特條上將用箭頭展示依賴項屬於本WBS的依賴關係，包括前序節點的FS依賴、空間關聯的SF&FF依賴、WBS啟動FS和完成FF依賴。

FS：A節點完成B節點才能開始，A後連線到B前。 SF：A節點開始B節點才能完成，A前連線到B前。 FF：A節點完成B節點才能完成，A後連線到B前。

1.建立依賴¶

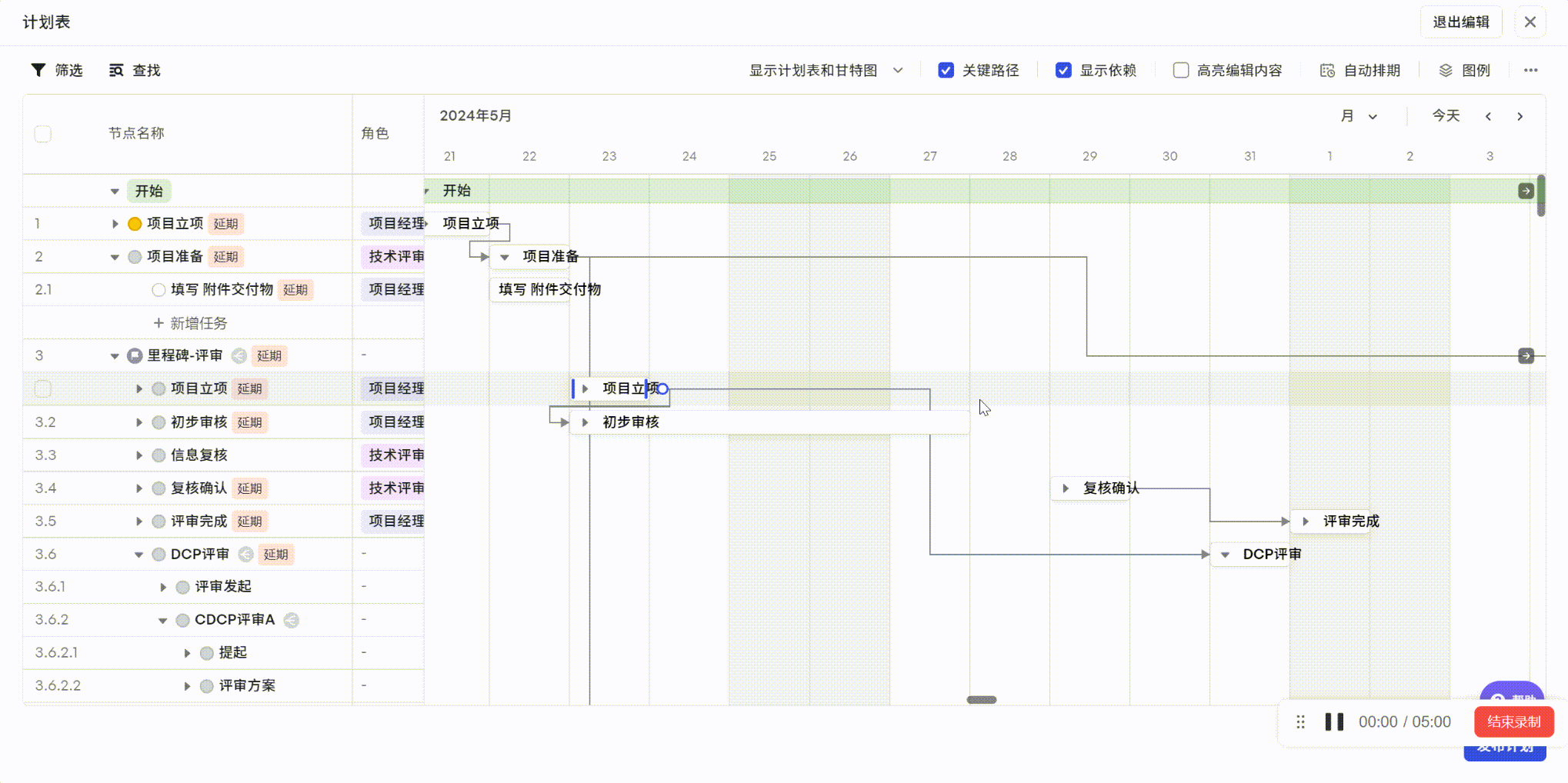

開啟顯示依賴時，滑鼠定位到甘特圖節點上，可以出現依賴按鈕，點選並拖拽連線，可以建立FS和FF的啟動完成依賴。

RWk1lgxE

2.刪除依賴¶

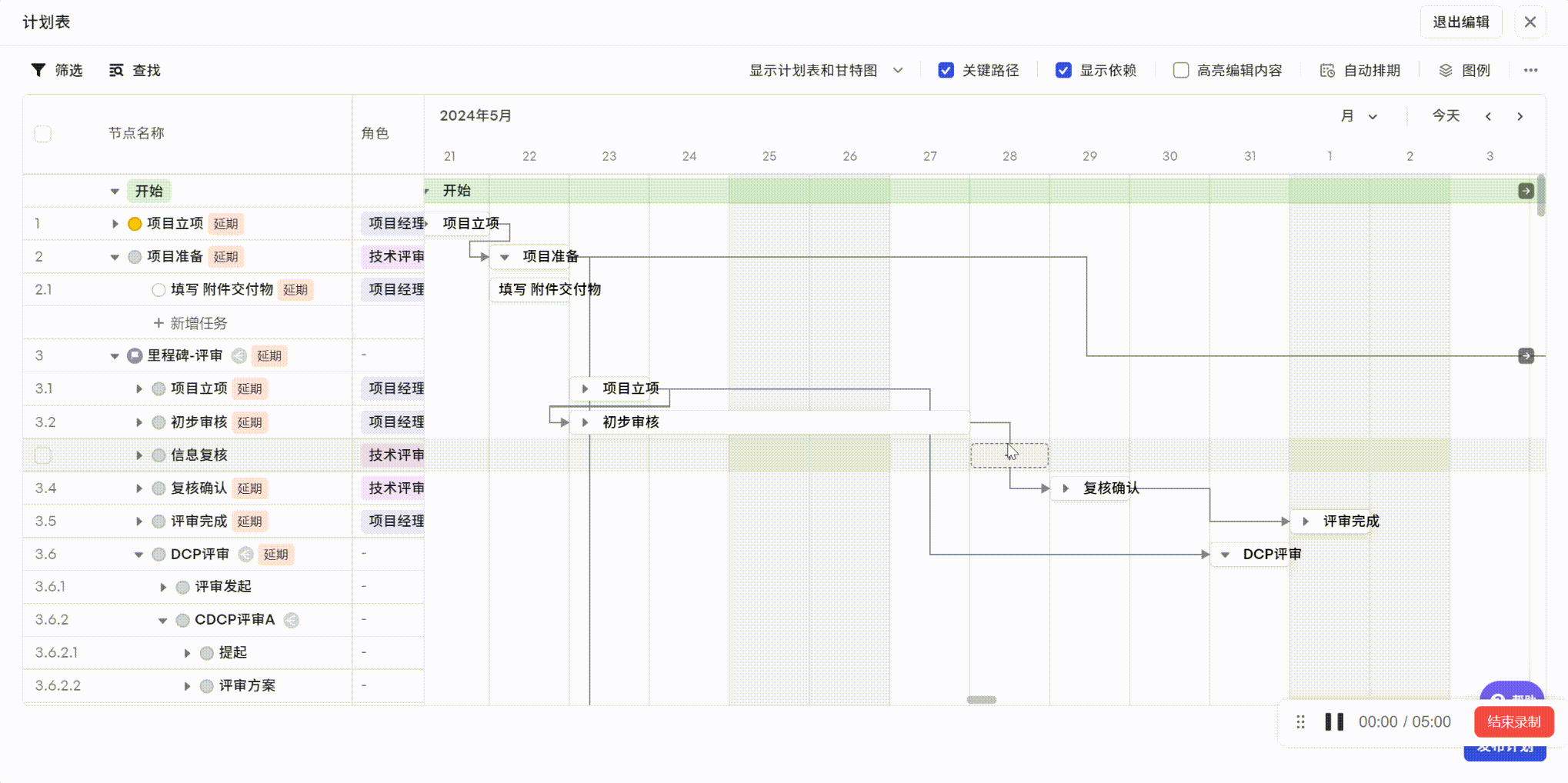

點選依賴連線，出現確認刪除彈窗，確認後可刪除該依賴。本條依賴線包含多條依賴關係、本條依賴線為前序節點依賴、本條依賴線為空間關聯依賴時，無法在此處刪除。

sSli3phN

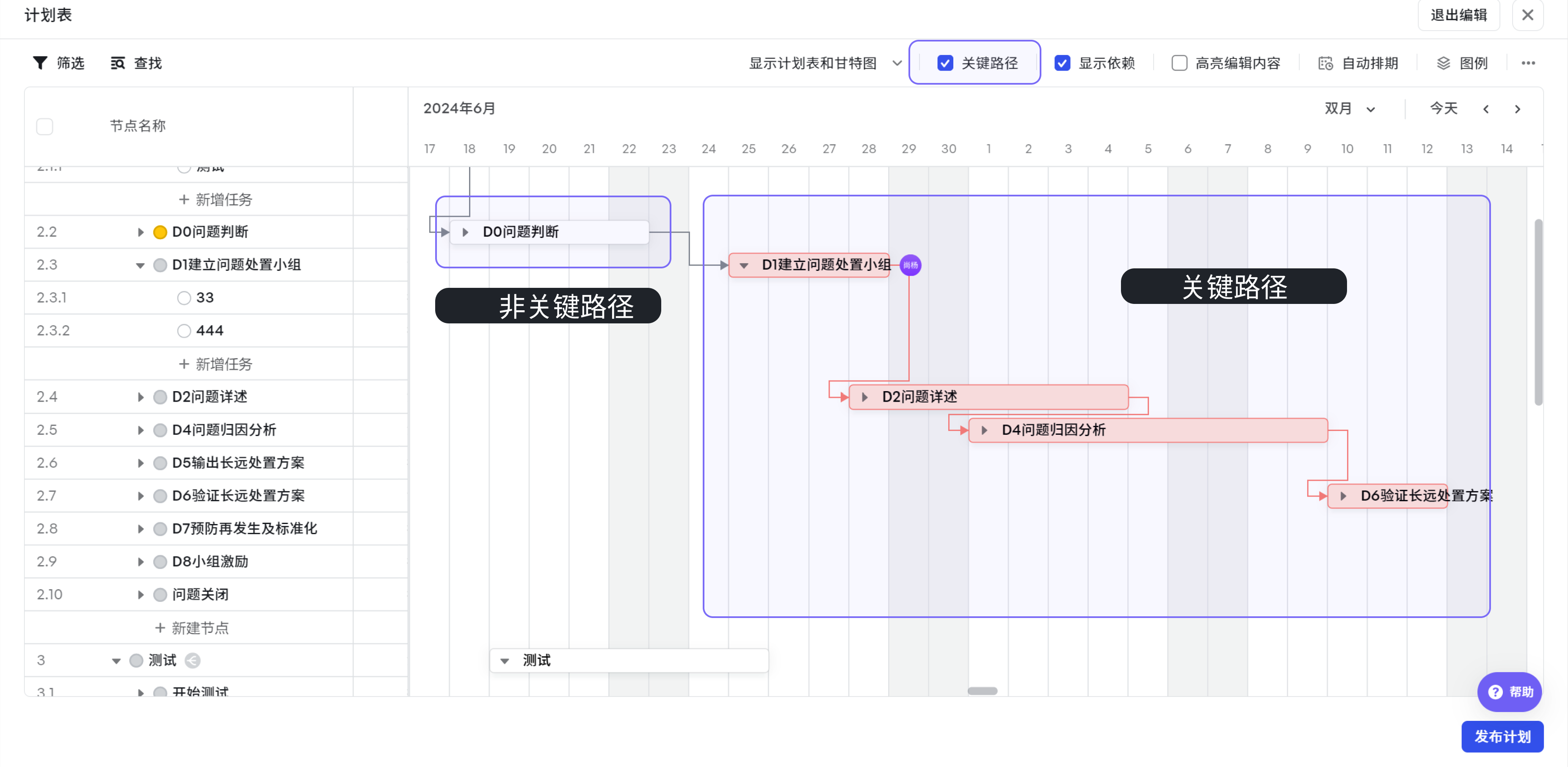

關鍵路徑¶

關鍵路徑是專案中帶有依賴關係的一系列任務，可以用來估算專案最短工期。如果關鍵路徑上的任務被延遲，則可能造成整個專案的延期。在計劃表編輯欄上開啟關鍵路徑開關後，在甘特圖上的關鍵任務和連線均會顯示。 關鍵路徑可以有多條，均為【完成該專案的最晚時間節點（按排期計算）】和與此關鍵路徑節點【有依賴關係並無法再向後延期的前序節點】。
